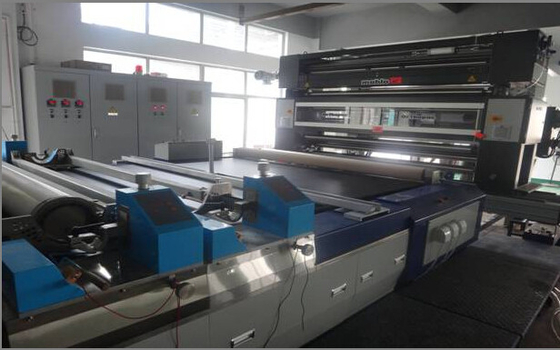

Máquina de impressão giratória da tela KD180-600

Eco-amigável, de poupança de energia e de grande eficacia

1. A baixa relação do licor reduz o consumo de água extremamente.
2. Comparando com a máquina de tingidura tradicional, o consumo da água, do auxiliar e do vapor pode ser salvar por 50%
3. O mais baixo poder instalado, daqui o mais baixo o consumo de energia elétrica.
4. Ciclo de tingidura rápido, produtividade aumentada.
5. Operação de fácil utilização e manutenção fácil.

Modelo: Câmaras de KD type-1-18 colors-4-8

Fluxo de processo: feeding→edge que alignment→printing

Aplicação: É apropriado para o pano de algodão, o pano de veludo e tela misturada.

Parâmetro e modelo técnicos principais:

1. Sentido de máquina: máquina do assistente (cara à transmissão de alimentação no lado direito)
2. Largura nominal da máquina: 1800-6000mm (largura máxima 5700mm da fibra do processo)
3. Velocidade geral: 1~100m/min (speed1~120 projetado m/min)
4. Qty da cor: 1-18
5. Repetição do cilindro da tela: 640mm-914mm-1020mm

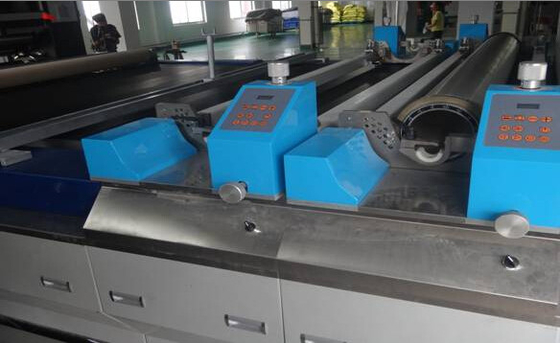

6. Modalidade de impressão: Abra o tipo impressão magnética da barra
7. Modo de transmissão: a tela dirige a transmissão do independente do servo.
8. Doffing do auto da faixa de condução

Estrutura da máquina:

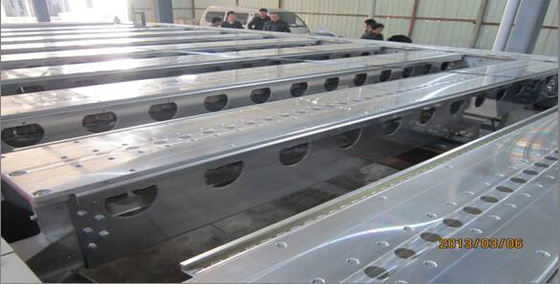

A estrutura de bloco em forma de caixa de alta qualidade, 6 cores/seção, totaliza 3 seções, 18 cores, período de diminuição da máquina, aumentando a força mecânica. Sob o quadro adota o aço internacional da forma do B para soldar. Melhorando a justeza e a estabilidade da máquina completa.

• Movimentação principal: Movimentação padrão da caixa da redução, de alta qualidade da faixa de condução da impressão. Superfície da moagem do rolo de movimentação que texturing o tratamento e o fósforo do níquel da placa. Assegure a impressão de alta qualidade. A estrutura mecânica simples faz o maintanence muito conveniente.
• Rectificação do desvio da faixa de condução: A estabilidade da faixa de condução baseada na polia do guia, sob as boas condições do sincronismo que deflashing e corrige a instalação da faixa de condução, esta organização pode manter a certo operação estável da faixa de condução.
• Tabela magnética: a tabela magnética profissional fornece a permeação da impressão do eveness, tabela magnética é o projeto o mais atrasado CAD-CAM do tipo elctromagnetic bobina, elevada precisão que a contracção mecânica faz a impressão a pasta permear uniformemente, chromatism não esquerdo, médio, direito, manutenção livre.
• Revestimento: termoplástico ou hydrosol (o cliente escolhe qualquer tipo), espessura da colagem é ajustável ao revestir.
• Mandril da cabeça da tela: o rolamento plano de alta elasticidade que é cabido para sentido forçado e melhora a vida útil.
• Bomba da pasta: Corpo de bomba de aço inoxidável, equipado com o tipo do controlo manual e automático, o controle nivelado através da alavanca líquida do calibre de lâminas da pasta e o PLC.

Sistema da movimentação principal de faixa de condução da impressão:

PODE a tecnologia e uma comunicação 485, os dados subjacentes centralizados processados no computador superior, o modo de controle da velocidade e para controlar cada servo motor da cabeça da tela, conseguem imprimir síncrono para manter-se certo imprimindo a eficiência. Toda a informação mostrada aos clientes através da relação homem-máquina, conveniente se operar e controlar. Este sistema é seguro sob a condição da umidade de alta temperatura, alta, corrosão forte, interferência forte.

Movimentação independente principal da tela:

1. O servo motor pode controlar o registeration da elevada precisão da tela giratória no círculo de 360°, diferença acumulada do código de erro está dentro de 0.08mm. O controlador do painel principal da operação pode mudar adiciona ao intercâmbio conveniente e diretamente.
2. Controle de circuito fechado da velocidade do codificador do processo do transdutor do elevado desempenho. O outro motor da transmissão usa o conversor universal; transforme o tipo da quantidade análoga no tipo digital sistema da quantidade para assegurar a sistema a precisão de controle synchro.

Controle eletrônico do handpiece interno: As unidades de impressão equipadas com o servo motor independente, motorista servo avançado da C.A., cada conector de cabo equipado unidade da casa pré-fabricada da largura, com uma comunicação de fibra óptica para manter-se certo imprimindo a precisão da impressora, sistema elétrico são muito fáceis para a manutenção.

Caixa de junção principal: usado para o controle da tensão, a distribuição do circuito, o controle de temperatura etc. da câmara.

Operação e sistema de vigilância: controle centralizado de tela de toque (além equipado com o um grupo de controle do botão junto com a tela de toque); velocidade da máquina, saída, parada e exposição centralizada etc. tecnologico do parâmetro; a tela de toque pode igualmente fornecer o grupo do parâmetro de velocidade do registro, parâmetro do registro, introduzindo a precisão, fator síncrono, conveniente para que os clientes projetem e alterem de acordo com produtos o pedido.

Peças de secagem:

Modo da câmara: vento de pulverização poderoso, secagem do ar quente da três-camada (a passagem geral eficiente do comprimento é completamente 54m)

Fonte de calor: aquecimento de óleo

Qty: 4-8 câmaras

Transmissão de circulação do fã: o motor é tipo horizontal F-nível do thermostability, enchimento longo do óleo.

Correia da tela: Grade resistance≦250℃ thermo do Teflon

Estrutura principal da câmara:

Modo de alimentação: alimentação lisa.

Distância entre a câmara e a unidade central: ≤500mm

Modo de passagem geral: câmara 3 camadas que passam através da cobertura

Comprimento da câmara: a câmara é projeto modular, comprimento é 3m/chamber

Fã de circulação: Cada câmara da seção equipada com o fã de circulação independente, motor de fã de circulação é 7.5KW (controle 15Kw da conversão de freqüência da C.A. * 6 câmaras),

Quantidade do ar e pulverização de ar: cada quantidade do ar da câmara é 12500m3/h, ar do pulverizador da tubulação da pulverização de ar ao redor da parte superior e sopro geral da parte inferior (cara a cara sopro geral superior, médio de cima para baixo), boca da pulverização de ar é com estrutura quadrada do defletor de guiamento do ar, a velocidade de ar máxima é 8-12m/s.

Qty da correia da tela: os PCes um, americano importado reforçaram o material da fibra de vidro, revestido de superfície do Teflon, interior processado, borda reforçada, conector da correia da tela estão retirando o tipo acoplamento de desconexão rápida;

Rectificação do desvio da correia da tela e dispositivo da tensão: cada correia da tela com dois interruptores de limite no lado esquerdo e direito, um limite, desvio que retifica adota o interruptor mecânico, outro é controle da proteção do desvio da correia da tela, o desvio da correia da tela que retifica é desvio pneumático que retifica, a tensão é deixada e uma tensão direita de dois cilindros; o vivo-rolo da correia da tela é revestimento de zinco sem emenda da superfície da tubulação de aço;

Radiador: cada câmara equipada com os dois radiadores (a tubulação de irradiacão é ф58mm*1100mm, tipo de alumínio do filme de rolamento da tubulação, tubulação interna é tubulação de aço de ф32mmR, espessura de parede 2 milímetros, parte dianteira e o arranjo transversal traseiro, totaliza 40 áreas 120 m^{2/section da} irradiacão).

Temperatura máxima da câmara: 150℃~220℃, ajustável;

Temperatura da câmara: A cremalheira é construção de aço formada, prancha da porta é Q235 lamina as chapas de aço com espessura 1,2 milímetros; espessura de revestimento térmico-protetora 100mm, placa semirigid superfine da fibra de vidro (inclua a parte superior e a parte inferior da câmara); cada parte inferior da câmara com as janelas de um suplemento ao ar;

Sistema automático do auto-controle da temperatura: câmaras dianteiras e traseiras dois grupos da válvula de controle elétrica do óleo quente, controlado de temperatura pela platina PT100 – níquel a resistência através do instrumento de controle da temperatura;

Exaustor da câmara: três grupos de exaustores centrífugos padrão, poder 2.2kw*3 do motor;

Sistema de condução da câmara: a câmara precisa dois grupos de dispositivo de transmissão (Japão Ichinose), um grupo é transmissão da correia da tela da câmara (inclua o motor 7.5KW, o redutor e o conversor de freqüência), outra é transmissão da tração-para fora (inclua o motor 2.2kw, o redutor e o conversor de freqüência);

Configuração principal:

NÃO.	Nome	Fabricante	Especificação
1	Correia da tela	Produtos de Shanghai	largura de 3250mm
2	Motor de fã de circulação	Motor Co. de Shanghai Dequshi, ltd	7.5Kw
2	Exaustor	Fábrica do general Fã de Shagnhai	T4-72 NO.5 2.2Kw
3	Válvula de controle da temperatura do óleo	Tipo de Shanghai	Dg65
4	Rolo da movimentação principal da correia da tela		Tubulação de aço sem emenda
5	Rolo de guia contactado com superfície da cobertura		Revestido de aço inoxidável
6	Cilindro	Produtos de Tainwan Airtac
7	Rolamentos na câmara	NSK JAPÃO	Série do UC
