máquina de impressão de transferência de calor

Máquina de impressão de aço inoxidável da tela/máquina de impressão 130KW transferência térmica

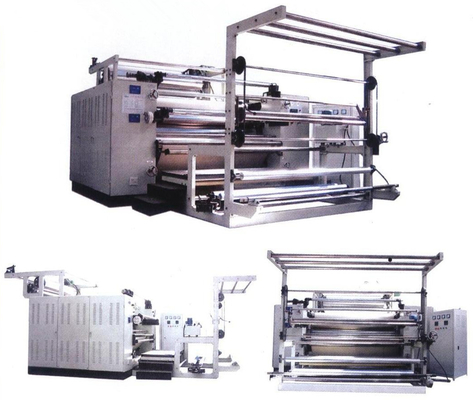

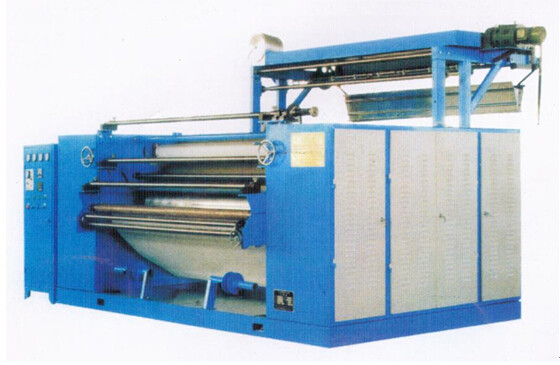

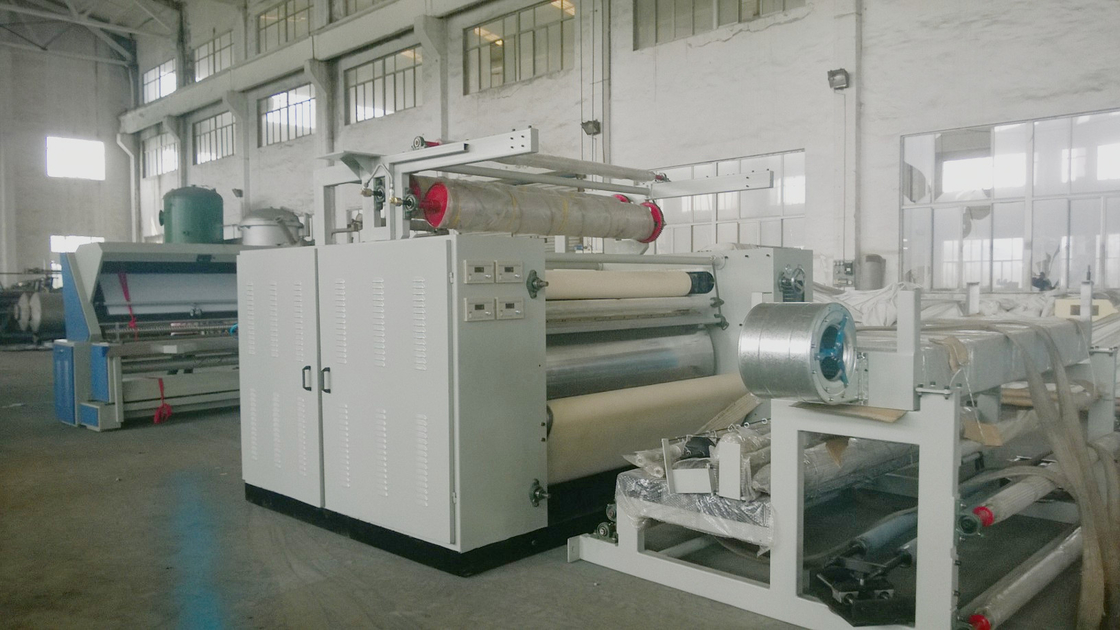

Máquina de impressão da transferência térmica KD-180

Princípio operacional

A impressão de transferência significa que usa o líquido de tingidura especial pela tecnologia superior da impressão, pôs os testes padrões de flor necessários impressos no papel especial, preparado ao papel de impressão de transferência com vários testes padrões de flor. Então, na máquina de impressão de transferência, fazendo malha o papel de impressão e a tela impressa, fazendo o líquido da tintura sublimado, transferindo à tela impressa, formando vários testes padrões de flor.

As características técnicas principais:

o quadro principal da máquina 1.The é unitário, firme e nao fácil à deformação. A instrução da transmissão e do guiamento é um projeto esperto e operado facilmente.

a cobertura 2.The é feito-à-medida pelos fabricantes estrangeiros, nao fáceis à deformação, e tem a vida útil longa.

o cilindro do rolo 3.The é aquecido pelo óleo, controle de temperatura adota o dispositivo de controle da temperatura do microcomputador importado de Japão, automático corretamente e sensìvel, temperatura constante, precisão alta, imprimindo sem o desvio da cor.

4. O dispositivo manual do desenrolamento, quando elevação da temperatura e para baixo, descolar a correia, ele enlata mais por muito tempo a vida útil da correia.

5. Esta máquina tem a página da ourela e o dispositivo do papel de embalagem, abaixa a poluição da correia, reduz-se lavar épocas.

6. O produto do revestimento depois que transferir a impressão não é nenhuma necessidade de tratar, as figuras da flor tem a cor brilhante, e é macio e claro, pode manter a constante de tecelagem colorida.

7. O controle de velocidade de impressão adota o regulamento stepless da velocidade.

8. Variação da temperatura: temperatura ambiente: -280℃

9. Poder total: 130KW

Processo tecnologico

Nota das exigências de configuração:

1. Largura eficaz: 1800mm

Rolo de aquecimento: Φ1000mm, comprimento 2.1m, espessura 25mm, superfície com fazer à máquina do revestimento.

Use o óleo 320# termocondutor de alta temperatura.

Tubo do aquecimento: de aço inoxidável, 48 PCes

Rolamento principal: Modelo 53624 (noroeste)

2. Cobertura: feito em Shanghai, a espessura 9mm, no caso não-humano da corrupção do fator, vida útil normal está sobre 2,3 milhão medidores.

3. Dispositivo elétrico: Controles do SCR, controlador de temperatura do microcomputador de Fuji, auto-ajuste corretamente e sensìvel, temperatura estável, calor-eficiência alta, impressão sem a cor-diferença. O outro tipo de ZhengTai China do uso do dispositivo elétrico.

4. Quadro automático da entrada: sistema da fotoeletricidade do uso do dispositivo da entrada a MPE (controle de posição da borda), à regularidade e a fácil de operar de alimentação, entrada com olho eletrônico, PCes do rolo de guiamento 2 da nenhum-tensão.

5. Balanço à tomada: instale a caixa do ar frio, faça o processo refrigerando durante a impressão, possa impedir em segundo transferência durante a acumulação. Além disso, equipe com o eliminador estático.

6. Dobre o dispositivo do enrolamento e o dispositivo dobro do desenrolamento: PCes retraídos do papel-rolo 6, dispositivo debatching manual, não puder descolar a correia quando aquecimento e calor-para baixo.

7. Esta máquina é cabida com o forro completo, forro o dispositivo da borda.

8. Movimentação principal: redutores da turbina do 175:30,

motor da ajustável-velocidade da variável-freqüência 7.5kW.

Velocidade de impressão: 0-45m/min

Lista para as peças principais da máquina

grupo do quadro 1 da entrada

anfitrião para 1 grupo

grupo do quadro de saída 1

grupo elétrico da caixa 1

grupo do batcher 1

grupo center da máquina 1
