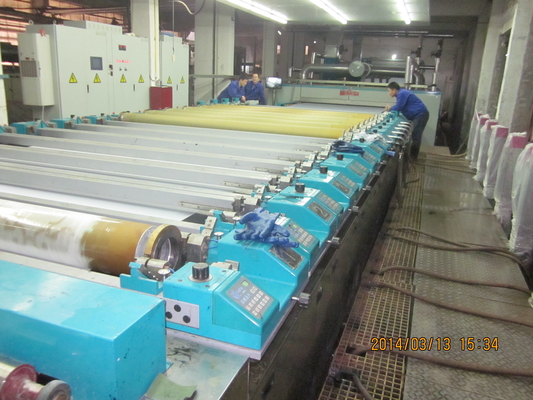

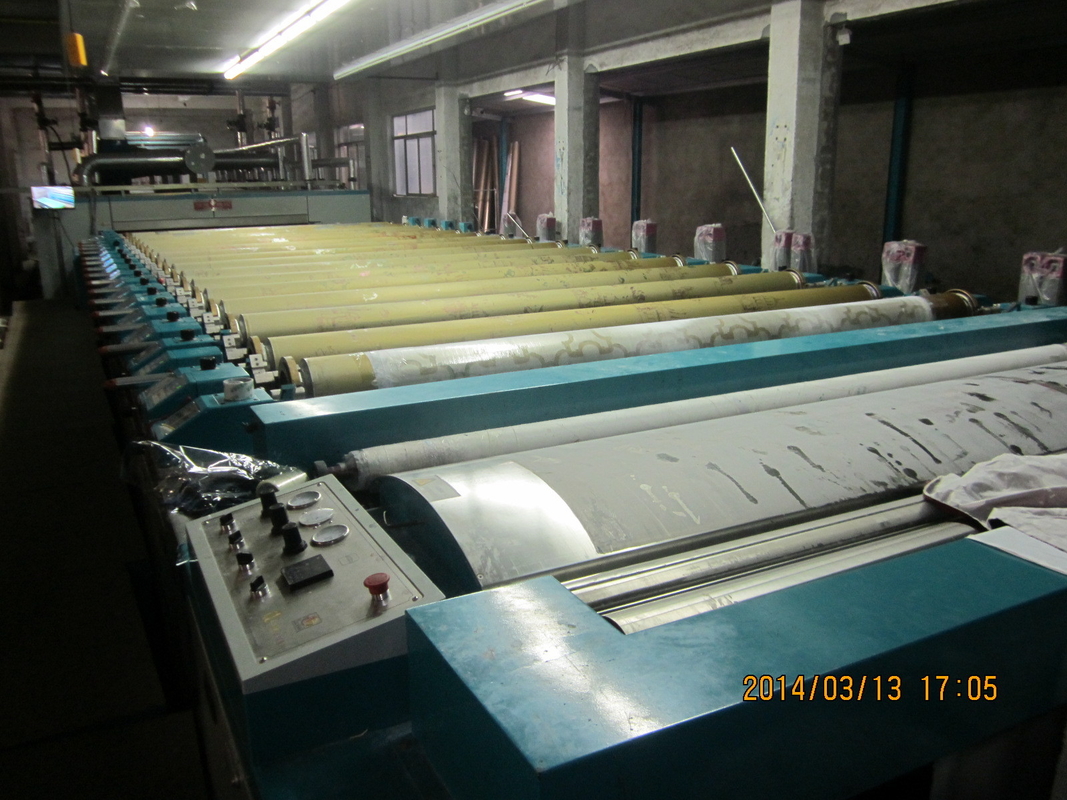

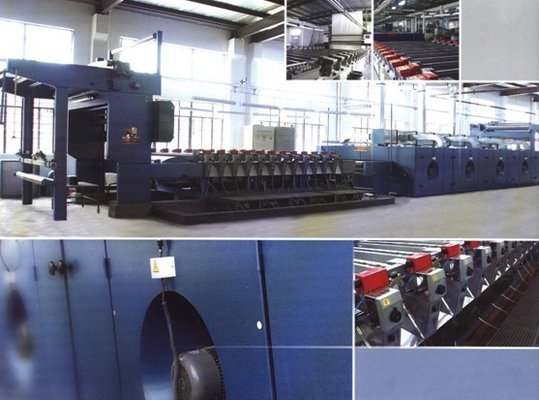

Máquina de impressão giratória da tela

As cores giratórias da máquina de impressão 1-18 do tapete da tela abrem o tipo impressão magnética da barra

Máquina de impressão giratória da tela KD180-600 para o tapete

Modelo: Câmaras de KD type-1-12 colors-4-8

Fluxo de processo: feeding→edge que alignment→printing

Parâmetro e modelo técnicos principais:

1. Sentido de máquina: máquina do assistente (cara à transmissão de alimentação no lado direito)
2. Largura nominal da máquina: 1800-6000mm (largura máxima 5700mm da fibra do processo)
3. Velocidade geral: 1~100m/min (speed1~120 projetado m/min)
4. Qty da cor: 1-18
5. Repetição do cilindro da tela: 640mm-914mm-1020mm
6. Modalidade de impressão: Abra o tipo impressão magnética da barra
7. Modo de transmissão: a tela dirige a transmissão do independente do servo.
8. Doffing do auto da faixa de condução

Estrutura da máquina:

A estrutura de bloco em forma de caixa de alta qualidade, 6 cores/seção, totaliza 3 seções, 18 cores, período de diminuição da máquina, aumentando a força mecânica. Sob o quadro adota o aço internacional da forma do B para soldar. Melhorando a justeza e a estabilidade da máquina completa.

• Movimentação principal: Movimentação padrão da caixa da redução, de alta qualidade da faixa de condução da impressão. Superfície da moagem do rolo de movimentação que texturing o tratamento e o fósforo do níquel da placa. Assegure a impressão de alta qualidade. A estrutura mecânica simples faz o maintanence muito conveniente.
• Rectificação do desvio da faixa de condução: A estabilidade da faixa de condução baseada na polia do guia, sob as boas condições do sincronismo que deflashing e corrige a instalação da faixa de condução, esta organização pode manter a certo operação estável da faixa de condução.
• Tabela magnética: a tabela magnética profissional fornece a permeação da impressão do eveness, tabela magnética é o projeto o mais atrasado CAD-CAM do tipo elctromagnetic bobina, elevada precisão que a contracção mecânica faz a impressão a pasta permear uniformemente, chromatism não esquerdo, médio, direito, manutenção livre.
• Revestimento: termoplástico ou hydrosol (o cliente escolhe qualquer tipo), espessura da colagem é ajustável ao revestir.
• Mandril da cabeça da tela: o rolamento plano de alta elasticidade que é cabido para sentido forçado e melhora a vida útil.
• Bomba da pasta: Corpo de bomba de aço inoxidável, equipado com o tipo do controlo manual e automático, o controle nivelado através da alavanca líquida do calibre de lâminas da pasta e o PLC.

Sistema da movimentação principal de faixa de condução da impressão:

PODE a tecnologia e uma comunicação 485, os dados subjacentes centralizados processados no computador superior, o modo de controle da velocidade e para controlar cada servo motor da cabeça da tela, conseguem imprimir síncrono para manter-se certo imprimindo a eficiência. Toda a informação mostrada aos clientes através da relação homem-máquina, conveniente se operar e controlar. Este sistema é seguro sob a condição da umidade de alta temperatura, alta, corrosão forte, interferência forte.

Movimentação independente principal da tela:

1. O servo motor pode controlar o registeration da elevada precisão da tela giratória no círculo de 360°, diferença acumulada do código de erro está dentro de 0.08mm. O controlador do painel principal da operação pode mudar adiciona ao intercâmbio conveniente e diretamente.
2. Controle de circuito fechado da velocidade do codificador do processo do transdutor do elevado desempenho. O outro motor da transmissão usa o conversor universal; transforme o tipo da quantidade análoga no tipo digital sistema da quantidade para assegurar a sistema a precisão de controle synchro.

Controle eletrônico do handpiece interno: As unidades de impressão equipadas com o servo motor independente, motorista servo avançado da C.A., cada conector de cabo equipado unidade da casa pré-fabricada da largura, com uma comunicação de fibra óptica para manter-se certo imprimindo a precisão da impressora, sistema elétrico são muito fáceis para a manutenção.

Caixa de junção principal: usado para o controle da tensão, a distribuição do circuito, o controle de temperatura etc. da câmara.

Operação e sistema de vigilância: controle centralizado de tela de toque (além equipado com o um grupo de controle do botão junto com a tela de toque); velocidade da máquina, saída, parada e exposição centralizada etc. tecnologico do parâmetro; a tela de toque pode igualmente fornecer o grupo do parâmetro de velocidade do registro, parâmetro do registro, introduzindo a precisão, fator síncrono, conveniente para que os clientes projetem e alterem de acordo com produtos o pedido.
