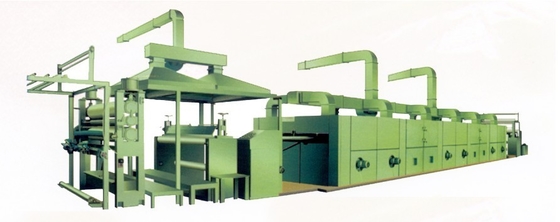

Stenter do quente-ar KZM-320 & máquina de revestimento

Aplicação:

Esta máquina é aplicável para revestir e secar o algodão, o algodão do poliéster/fibra química e a tela tecida. Câmara de secagem modular da circulação pequena avançada (a cópia de Alemanha Montfort, livra para montar), sistema de detecção infravermelho da borda. A máquina inteira é conduzida pela transmissão da conversão de freqüência da C.A., e pelo painel de controlo da ponte equipado com os dispositivos da monitoração da tevê.

Fluxo de processo técnico

Abra o tipo →coating de alimentação → →infrared caso da ponte do head→ da largura (sucção elétrica da borda) da placa do pino do → da detecção de borda da transmissão do rolo de secagem da água do →cold de 2 câmaras na tração-para fora center refrigerando do rolamento do →

Parâmetro técnico principal:

1. Tipo: stenter da placa do pino
2. Sentido de máquina: esquerda ou assistente (o cliente faz a decisão)
3. Velocidade da máquina: 25~80m/min
4. Largura nominal da máquina: 3200mm
5. Modo da modulação: A máquina inteira axes a modulação, também cada modulação manual da câmara de acordo com o pedido
6. Temperatura do projeto: machado 220℃, com dispositivo do auto-controle da temperatura
7. Recurso do calor: óleo de calor-transferência
8. Trilho: molde pelo ferro de porco 20#, pelo trilho da lubrificação do gotejamento do óleo e pela corrente.
9. Pano em e para fora método: abra a largura dentro, desenrolar do centro
10. Método da transmissão: Transmissão do synchronism da freqüência da C.A.
11. Qty da câmara e qty do fã da circulação: 2 câmaras (3m cada), fã da circulação 4pcs×4KW.
12. Poder principal da transmissão: 22kw.
13. Poder total: 30kw (poder do começo)

Estrutura da máquina:

1. Quadro de alimentação: compor da tubulação de alimentação, o pano aperta o quadro, a sucção elétrica da borda, o rolo de guiamento de pano, a armação de aço etc. do canal.
2. Do sopro pequeno da circulação do ar quente conduto direto do ar o cara a cara, a quantidade do ar de parte superior e o conduto do ar da parte inferior podem ser ajustados, câmaras de 2 blocos de apartamentos.
3. Cada câmara com um radator, 2 fãs da circulação, conduzidos pelo motor da alto-temperatura-resistência.
4. Rede de filtração na frente do radiador, fácil para limpar após a parada, melhorando a eficiência do calor.
5. Transmissão e sistema ferroviário principais: a alimentação em e o trilho para fora de alongamento, movimentações do motor de C.A. 7.5KW ranhuram o eixo, a corrente da movimentação através da caixa de engrenagem do sem-fim, a placa do pino ou o grampo através do trilho da construção de aço, corredor estável, corrente com dispositivo da constante-tensão. Cerque a movimentação coletiva da modulação, ambas as extremidades da câmara tem o ajuste unicamente micromatic.
6. Sistema refrigerando e doffing: rolo que refrigera, alimentação de rolamento refrigerar de ar frio e de água fria para fora.

Configuração básica:

abra a largura que alimenta em 1set

máquina de revestimento 1set

Máquina refrigerando 1set

dispositivo de rolamento center 1set

peças da auto-suficiência do cliente:

1. Água, encanamento do vapor e caldeira.
2. Ar comprimido do Pa 5.88×105.

3. Mangueira de ar da prancha superior da porta ao exaustor e ao mar à mangueira de ar.

4. Cabo da alimentação do armário de controle elétrico a ao mar.

Lâmina profissional para a máquina de revestimento

Descrição:

1. Esta máquina é apropriada para vários tipos de matéria têxtil do algodão e da fibra processar o tratamento da tecnologia como o revestimento da faca, a secagem, a formação e produto de empacotamento do revestimento de matéria têxtil das categorias da fita o vário.

2. Nós usamos o profissional em facas colocadas da máquina de revestimento do carboneto de tungstênio

A: faca afiada B: boca quadrada C: gotejamento-gota D: J-faca

E: f metade-tubular: vírgula que apaga a faca G: crescente H: cotovelo
