Tela da máquina da limpeza e de descoramento do cânhamo do algodão para a descolagem e o descoramento

Máquinas da descolagem & da limpeza & de descoramento de KD-093B

Máquinas da descolagem & da limpeza & de descoramento de KD-093B/máquina da limpeza e de descoramento/uso para a descolagem e o descoramento

1. Aplicação:

Esta máquina é usada para a descolagem, a limpeza e o descoramento a tela do algodão, do cânhamo e das suas misturas.

2. Parâmetro técnico:

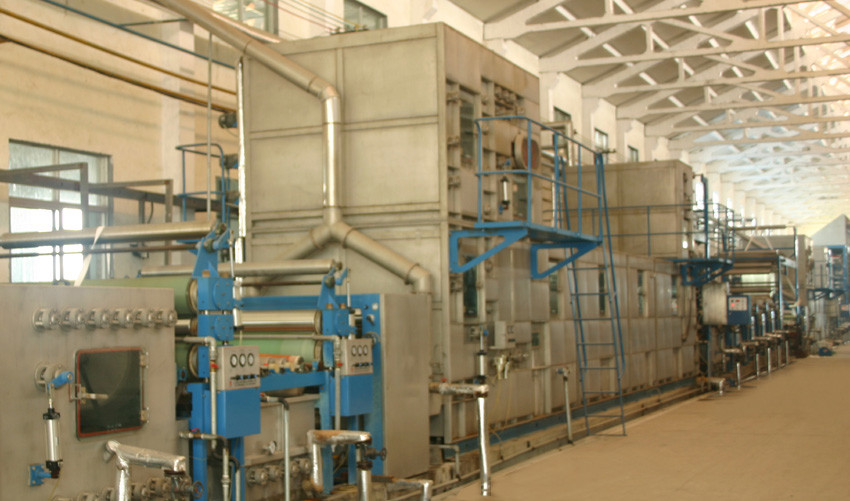

Alimentar & prolongar o → MH502 do dispositivo (infravermelho que se centra) que embebe o vapor composto do tanque + da dupla camada do → MH983 do padder do dois-rolo HFM512 encaixotam do navio de alimentação médio dos grupos ×4 →MH915 do → do quadro do → prolongar de balanço do → da máquina de secagem (infravermelho que se centra) (padder do navio MH915 e da arruela + do dois-rolo HFM512) e de cilindro de secagem do padder →MH616 da arruela + do três-rolo HFM513 (3 PCes rows×10).

3. Parâmetro técnico:

1. Largura do rolo de guia: 2200mm

2. Sentido de máquina: a cara ao lado de alimentação, movimentação está em esquerdo/em direito

3. Velocidade mecânica: 10-70m/min

4. Movimentação: movimentação variável da freqüência

5. Dispositivo de controle: PLC

6. Poder instalado: ~65kw

7. Pressão do vapor: Mpa ≥0.2

8. Ar comprimido: ≥0.4Mpa

9. Pressão de água: ≥0.2Mpa

10. Tamanho da forma: L*W*H: 69500×3000×4800 (milímetro)

4. Grupos da máquina da unidade:

1. quadro de alimentação da Aberto-largura: (dispositivo se centrando infravermelho) 1 grupo

2. Médio tirando o quadro para fora de alimentação: (dispositivo se centrando infravermelho) 1 grupo

3. Quadro de alimentação médio: (dispositivo se centrando infravermelho) 2 grupos

4. Balanço prolongando o grupo do quadro 1

5. Acima dos grupos do navio 5 mais baixo 6 e da arruela 12

6. Acima do tanque 5 mais baixo 6 embebendo (mesmo lavagem) 2 grupos

7. Acima 2 mais baixo 3 do grupo embebendo do tanque 1

8. grupos do padder 12 do Dois-rolo

9. grupo do padder 3 do Três-rolo

10. Grupos compostos da arruela 2 do navio da dupla camada

11. 10 PCes de rolos da máquina de secagem 3 de cilindro de secagem

12. Grupo do acessório 1

13. Grupo do controle elétrico 1

5. Característica principal da estrutura:

Dispositivo de alimentação

O quadro de alimentação é feito da placa de aço dobrada, equipado com o dispositivo da tela, o rolo de guia da tela, o guia de borda apertados etc.

Padder

HFM512 é padder do dois-rolo: a pressão avaliado é 3 toneladas, único estreitamento do aperto, usando-se sob a pressão, os rolos superiores são rolos de aço, conduzidos pela transmissão do redutor do motor do inversor, o diâmetro de aço do rolo é 225mm, e externalizar é placa de aço inoxidável de 2mm. Sob rolos são os rolos da colagem, diâmetro são 250mm, o material de borracha são borracha butyronitrile, espessura são aproximadamente 18mm. O corpo superior e mais baixo dos rolos de estreitamento é feito da produção sem emenda da tubulação de aço e a espessura de parede da tubulação é 28mm. o poder de condução é 2.2kW

HFM513 é padder do três-rolo: a pressão nominal é 5 toneladas, estreitamentos do aperto do dobro. Para cima e para baixo rolos são os rolos de borracha, o rolo médio são de aço. Acima do rolo de borracha é a movimentação principal. O diâmetro é 300mm, o material do rolo de borracha é butyronitrile, espessura é 20mm. o poder de condução é 5.5kw.

Armário cozinhando e de lavagem de MH915

Guia que rolo de pano está acima de 5 para baixo 6, capacidade de pano é 15m, painéis de parede da caixa são feitos de placas de aço inoxidável de 3mm, guia o diâmetro do rolo de pano é 150mm, distância Center entre superior e umas mais baixas fileiras dos rolos é 1000mm, rolo de guia adota o selo mecânico, rolamento de esferas, asseguram a operação lisa das telas. Aplicador variável da tensão colocado dentro da caixa para reduzir o consumo de energia. o Caixa-por-dois-rolo ajustou a água que separa a placa, produzindo o fluxo traseiro do a contracorrente, o fluxo da parte traseira entre os armários combinados ponto por ponto, a segurança boa lavando resultados e o consumo de energia econômico. Aquecimento de vapor direto dentro da caixa, do tubo direto do vapor equipados com a tubulação dobro, reduzindo a flutuação do vapor à água, com os painéis de exposição da temperatura e as grandes janelas frente e verso para observar facilmente o corredor da tela; o laço da selagem da janela escolhe o anel-tipo anel de selagem de borracha do silicone.

MH502 que impregna o tanque

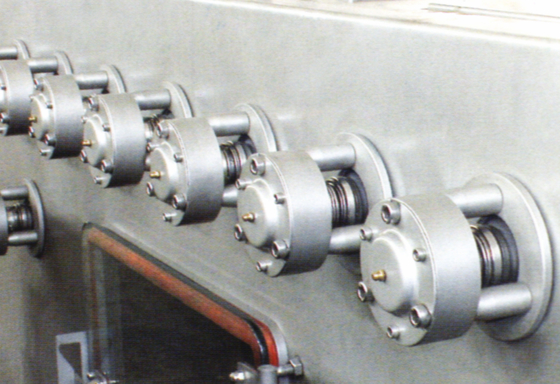

O diâmetro do rolo de guia é 150mm, superior e uma mais baixa distância de centro do rolo de pano do guia é aproximadamente 750mm, rolos superiores é instalada na viga mestre ascendente do corpo exterior, apoiada com rolamentos do rolamento; uns mais baixos rolos de guia são tipo integral, capacidade de pano são 10 m

Padder líquido (principal) alto da ordem

Este dispositivo consiste no corpo do escudo, rolo, sistema do mergulho-aperto, e as peças da transmissão, a pressão mútua etc. de dois rolos de estreitamento paralelos são controladas pelo dispositivo da pressão atmosférica, a parte inferior é equipada com a calha do multi-estofamento, as telas são puxadas pelo estreitamento do aperto após ter entrado a calha de estofamento, e a saída pelo rolo de guia, controla o líquido pela pressão de estreitamento do aperto. Você pode conseguir o efeito de processamento de aumentar a capacidade fluida; a retenção do licor da tela pode alcançar 125%

A correia e a laminação da tela da dupla camada MH983 datilografam cozinhar a caixa

A estrutura do cerco adota a construção em blocos, fazendo o transporte e a instalação do cerco grande facilmente.

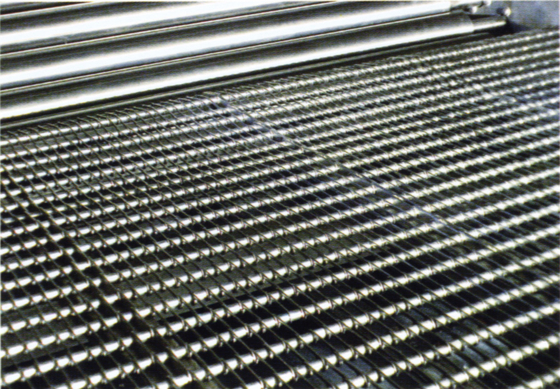

O cerco adota a placa de aço inoxidável de 3MM, a capacidade de pano de pre-cozinhar a zona é 60 medidores, a capacidade de pano de cozinhar a zona é 60 medidores, a capacidade de pano de correia de aço inoxidável da tela é ajustável na escala de 4500 m, a temperatura de trabalho é o ℃ 100, a parte inferior está cozinhando o pano do selo que alimenta e no pano do selo de água para fora. Tipo estrutura do anel de selagem da janela de observação, com exposição da temperatura e da pressão, controle de temperatura automática opcional

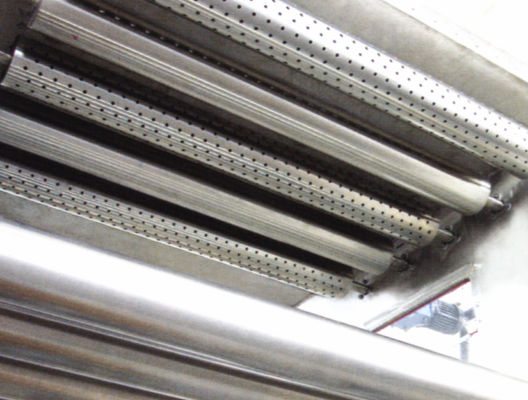

O tipo apertado interno pre diâmetro da caixa do rolo de guia do segmento do vapor é 180mm, a distância entre superior e um mais baixo rolo de pano do guia da fileira é 950mm, arrasto da sincronização os multi pontos usados que dispersaram a movimentação assíncrona do motor da fonte total, escolhendo o específico do motor de redução trifásico e active original o corpo combinado do rolo, que reduziu o coeficiente do deslizamento da trilha, pode eficazmente equilibrar o sentido e a deformação da baixa tensão durante a operação. Capacidade do equilíbrio do desempenho boa do momento da rotação e da tensão, que fazer o sistema tem uma boa capacidade do anti-enrugamento.

O interior da colheita e do balanço a caixa cozinhando adota o rolo ativamente de expansão, pano de forro da tela do cozinheiro liso, bem-formado, fácil ao núcleo da turbina de vapor, usar estruturas entrelaçadas dupla camada não pode somente aumentar a quantidade de capacidade, mas também bom para uniformente o vapor para cima e para baixo da tela de tratamento por lotes-acima.

As telas empilhadas acima de ordenadamente, a espessura da tela e uma quantidade do empilhamento podem ser ajustadas, e podem ser ajustadas no ecrã de computador.

O tanque de água inferior da caixa do vapor é aquecido diretamente pelo vapor e o vapor saturado do produto, a estrutura côncavo-convexa de separação do tanque de água inferior pode aumentar a rigidez da deformação da resistência do cerco.

No tanque de água inferior o flanco da caixa do vapor é equipado com os furos da limpeza, limpando a parte inferior oportuna sem desmontar a correia da tela.

Na extremidade do vapor de estratificação a caixa é equipada com o interruptor da foto, pode ajustar a velocidade traseiro do segmento automaticamente. Quando a quantidade do grupo de pano excede a posição máxima avaliado, a informação do alarme da exposição da máquina e para automaticamente.

A quantidade da capacidade do tanque do vapor da correia da malha da dupla camada é ajustada na escala de 5000 m

Secador do cilindro MH616 de secagem

A câmara do cilindro de secagem aço-é moldada, nenhum fechamento, a parte superior oblíqua inclui o sistema de aquecimento de vapor do anti-gotejamento, e a parte superior oblíqua é equipada com as carenagens de exaustão. O diâmetro de aço inoxidável do cilindro de secagem é 570mm, transmissão da correia e corrimão do protetor. A drenagem concentrada, cada coluna é equipada com uma armadilha de vapor termodinâmica e uma placa de passeio.

Conjunto da tomada

O quadro adota a placa dobrada do aço, o dispositivo seleto do balanço do conjunto da tomada, único motor.

6. A auto-suficiência do usuário

• O lugar, base, descarrega, guindaste da colher, o vento da soldadura, ferramentas e materiais da instalação
• Passe a gestão de rede total, iluminação, misturador, remova o canal da capa
• Carro do armazenamento de pano, Um-quadro, compressor de ar
