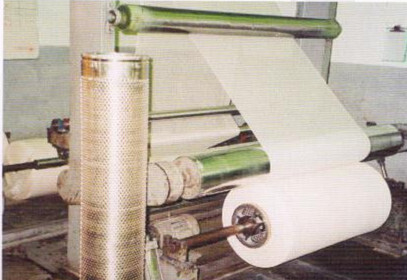

máquina de tratamento por lotes da gaze 1.5kw/aço sem emenda de máquina da limpeza e de descoramento

Máquina de tratamento por lotes da gaze KD000-120

Máquina de tratamento por lotes da gaze KD000-120/máquina da limpeza e de descoramento/máquina de tratamento por lotes usada para a gaze

1. Aplicação:

Esta máquina pode ser usada tratando da gaze médica antes de limpar e de descoramento.

1. Processo – fluxo: Debatching que →batching (refira o desenho unido)

2. Especificação principal

• Largura da tela: ≤1200mm
• Velocidade mecânica: 10~70m/min
• Tipo da máquina: Mão esquerda ou assistente
• Diâmetro do enrolamento: 700mm
• Ar comprimido disponível: ≤0.4MPa
• Método de arrasto: Conversão de freqüência da C.A.
• Poder total: 1.5kw

3. Característica da estrutura:

Consiste no quadro da máquina, no rolo de guia transitório, nas peças da transmissão, no dispositivo pressurizado pneumático, no rolo da compressão da iniciativa e no rolo do enrolamento, pivô, eixo debatching, dispositivo de controle da tensão e assim por diante.

• Quadro da máquina: a coluna vertical média adota o aço do canal de 280×82mm, conectado pelo trilho transversal. Ambos os lados feitos do aço do canal de 140×6mm, carregando a base estabelecem duas plataformas, braço do balanço feito pela bainha da placa de armadura. O quadro inteiro da máquina é estável e fundo.

• Rolo de guia transitório: o diâmetro do rolo de guia superior é 125mm; os dois rolos de guia transitórios têm o diâmetro de 100mm.

• Peças da transmissão: o rolo da imprensa da iniciativa giratório por meio do motor de C.A. 1.5kw conectou o redutor diretamente através do eixo de transmissão de arrasto.

• Dispositivo pressurizado pneumático: consiste no atomizador do óleo, descomprimem a válvula, manómetro, válvula direcional, 2 executam a cuba e etc. comum.

• Rolo da compressão da iniciativa: diâmetro 220mm. feito do tubo de aço A3 sem emenda (φ219×10mm) envolvido pela placa de aço inoxidável de 2.5mm para externo.

• Rolo do enrolamento: feito da placa de aço inoxidável de 3mm, diâmetro da malha: 8mm

• Densidade: a tampa da solda do ² de 5102/m no lado, não somente fácil para o pivô que introduz, mas igualmente assegura o fluxo fluido ao limpar e ao descoramento.

• Dispositivo de controle da tensão: tensione a válvula decidida pela parte elétrica e executada pela embreagem magnética do pó.

2. A instalação e ajuste:

1. Marque a linha central para a instalação em conformidade com o plano da fundação; certifique-se de todo o furo das fundações de acordo com a linha central e marque-se a linha central da outra parte.

2. Certifique-se de cada furo da fundação pelo tamanho e a profundidade exigidos.

3. Mantenha o plano e arrume-o sobre a superfície concreta.

4. Estabelecer o parafuso de fundação ao soleplate e põe-no ao furo da fundação, instale-o o quadro da máquina.

5. A linha central do `s do quadro da máquina deve sobrepr com a linha central dos groundsill, ajusta o ferro do rolamento e o parafuso ajustável horizontalmente, através do envoltório do quadro da máquina deve verticalmente com linha central dos groundsill.

6. Certifique-se da alavanca e do grau paralelo sobre a instalação do quadro da máquina por meio da linha coordenadas

7. Instale outras peças no quadro da máquina e certifique-se do grau nivelado e paralelo.

8. Instale o rolo de guia, todo devem manter-se ao nível e paralelizar um com o otro.

9. Encha o concreto no furo da fundação. Certifique-se do uprightness do parafuso de fundação.

10. Certifique-se do grau nivelado e paralelo de todo o rolo de guia, e mantenha-se o flexível. As peças moventes podem ser flexìvel instalam e removem. Certifique-se da tensão da roda chain.

11. Conecte circuitos elétricos

12. Parafuse abaixo do parafuso de fundação após concreting, verifique o grau nivelado.

13. Termine a instalação externo do encanamento, elétrico e o ar comprimido está pronto para a operação.

3. Preparação e operação

Verifique a lubrificação sobre o rolamento e o redutor completamente, e mantenha a limpeza do rolo de guia.

Comissão: Introduza o eixo debatching à tubulação do forro e ajuste-o à posição média, levante-o a bobina de pano e faça-o o eixo debatching paralelo com o eixo da fixação, movendo a tampa para o eixo debatching e aperte-o.

Teste com pano: verifique a máquina quando corrido na velocidade do guia de pano, elevação à velocidade mecânica avaliado gradualmente quando está sob a circunstância normal,

Estabelecer e ajusta a válvula da tensão, inspeciona a variação da tensão da tela.

4. Manutenção

• Tome o pano à cremalheira do armazenamento após o bobinamento, remova o rolamento, lance-o e gire-o.

• Desligue a fonte e o abastecimento de gás de alimentação; limpe a superfície do rolo de guia.

• Lubrifique cada rolamento e corrente da transmissão regularmente.

• Verifique cada rolamento, repare-o ou substitua- oportuno.

• Verifique a embreagem magnética do poder regularmente, repare-a ou substitua- oportuna

• Desligue a fonte de alimentação geral oportuna em que máquina parada.
