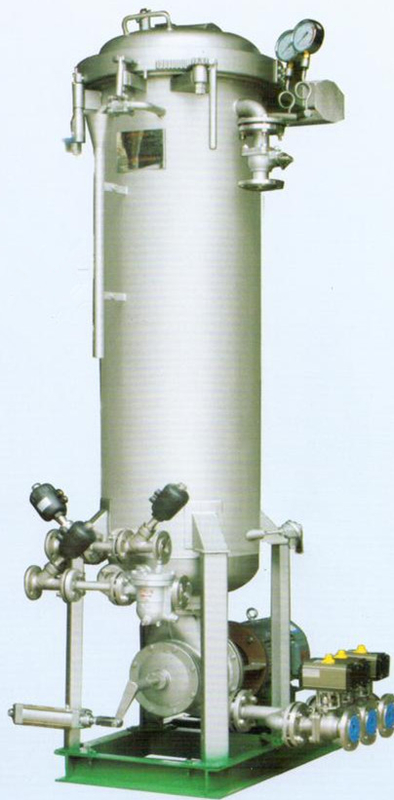

Cilindro vertical a máquina de tingidura dispersada do cone do fio da fibra com pulverizador e derrama

Cilindro vertical a máquina de tingidura dispersada do cone do fio da fibra com pulverizador e derrama

Série de KD-GR de alta temperatura e máquina de tingidura do fio do cone da Alto-Imprensa

Aplicação:

É projetada principalmente para a aplicação da tingidura, fervendo fora, o descorante, e a lavagem da água, o procedimento de funcionamento etc. para o fio bobinado, a bobina ou fibra dispersada na máquina de processamento do algodão, a matt, ou a química da fibra.

Especificação:

1. Tipo da máquina: Cilindro vertical
2. Capacidade de funcionamento:

3. Temperatura de trabalho: 130℃

4. Pressão de funcionamento: 0.3Mpa

5. Relação do licor: 1:15

6. Método da inversão térmica: tipo enrolado permutador de calor do tubo, para aquecer-se ou refrigerar.

7. Calor que troca a velocidade: quando a pressão do vapor é 0.4Mpa, aquecimento líquido do tanque de 20℃ a 130℃, custa o minuto 40; quando a pressão de água refrigerando é 0.3Mpa, a água é 20℃, temperatura líquida do tanque que refrigera de 130℃ a 80℃, ele custa 40 Min.

8. Método líquido da circulação: Pulverize e derrame

9. Tipo da selagem do cilindro: a tampa de selo de borracha auto-adesiva, a pressão interna do cilindro pressionar a tampa de selo de borracha adere-se no cone da flange, para selar ou no tipo do tampão de gás.

10. Comece e feche o método para a tampa: Comece manualmente, martele aberto e selado através da borracha do silicone.

11. Dimensões totais:

Estrutura:

1. Peso do arrasto
2. Calibre de pressão
3. Válvula da pressurização
4. Válvula de diminuição
5. Parte de aço
6. Peça do pêndulo
7. Válvula de entrada do ar para aquecer-se
8. Válvula de entrada da água para refrigerar
9. Válvula de dreno da água para refrigerar
10. Peças do calefator
11. Armadilha de vapor
12. Tubulação central do furo de bombeamento
13. Válvula de dreno da água
14. Válvula de entrada da água
15. Peça do suporte
16. Peças da bomba centrífuga
17. Resistência térmica da platina
18. Armário de controle
19. Válvula de excesso
20. Válvula de segurança

Configuração principal

1. Material: o corpo de tingidura principal do cilindro usa SUS321 de aço inoxidável.
2. Armário elétrico: armário elétrico de aço inoxidável, superfície com pulverização plástica.
3. Elementos elétricos: os elementos principais são Siemens (feito são Suzhou, China), o outro tipo famoso do LG dos usos de China brand.PLC (Coreia do Sul).
4. Sistema informático: Exposição de cristal líquido (chinês e inglês)
5. válvula eletromagnética: Taiwan Airtac
6. Conversão de freqüência: tipo famoso em China ou em tipo de TaiDa
7. Motor: Tipo de Wannan
8. Válvula: molhe a válvula de bola dobro de aço inoxidável do ar-cilindro do uso de entrada e saída (feita é China), outro válvula de aço inoxidável do uso Y, escolha-a dentro e escolha-a.
9. Tratamento de superfície: O interior do cilindro está lustrando, parte externa do cilindro é pintura de alta temperatura pulverizada do metal.
10. Sarongues do fio: cada cilindro de tingidura é equipado com os sarongues do cone, fechamentos é equipado bem.
11. Configuração com máquina:
