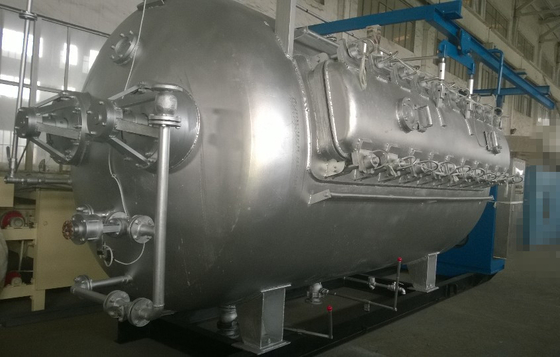

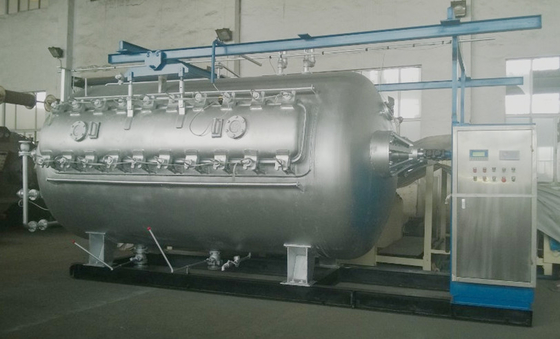

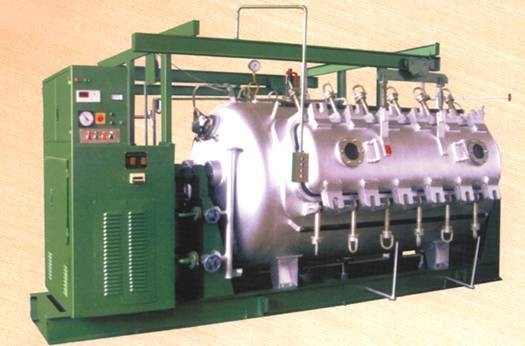

máquina de tingidura do Jigger da Alto-imprensa

Máquina de tingidura de alta temperatura do Jigger da Alto-imprensa

Jigger automático de alta pressão de alta temperatura da tintura KD-GR120-360

Introdução

Este equipamento de tingidura fabricado por nossa fábrica, é apropriado para que as várias telas do synthetic, do algodão e do linho sejam tingidas com as tinturas distribuída, do enxofre, da cuba, as diretas, e as reactivas, limpado, ensaboado e limpada em uma taxa constante e sob uma tensão constante. Tem as características de projeto avançado, da estrutura razoável, e da operação superior do desempenho, a segura e a segura.

Parâmetro técnico principal

Máximo Diâmetro do rolo de pano: Φ1200mm

Largura da tela de Máximo Working: 2000mm

Tensão ajustável da tela: 0~60kg

Taxa ajustável da tela: 20~80m/min

Diâmetro do rolo principal: Φ220mm

Pressão de funcionamento máxima: 0.4Mpa

Temperatura de trabalho máxima: 140℃

Relação do licor: 1:2

• Característica técnica

1. A máquina total adota o projeto adicionado CAD do computador; O CAM adicionou amílases, fabricação da elevada precisão.
2. A máquina total adota a movimentação (servo) da conversão de freqüência da C.A. à tensão e à velocidade da tela do controle. O sistema de controlo inteiro é com escala de ajuste grande, operação segura, baixa taxa de falhas, baixa dificuldade da manutenção.
3. A linha velocidade constante, controle em linha da tensão constante, elimina primeiramente a aberração, cor moldada durante o processo de tingidura; pedido de parâmetro tecnologico diferente apto exato do controle de temperatura.
4. Pedido de parâmetro tecnologico diferente apto preciso do controle de temperatura, dispositivo de aquecimento e demantimento aéreo para assegurar a taxa de aquecimento e para melhorar a eficiência do produto.
5. Na máquina que o sistema de controlo elétrico projetou com inversão automática, passagem que conta, comprimento que conta, passe a parada automática completa ou mudado em automático manipule a função.
6. A máquina inteira equipada com o projector aéreo para a operação e manutenção conveniente.

Este sistema enlata a carga automática de acordo com o pedido da tecnologia reduzir o chromatist dianteiro e traseiro da tela e melhorar o rendimento.

Estrutura principal

• Mecanismo da transmissão

A máquina inteira conduz por dois motores de C.A. através do redutor da engrenagem das movimentações da polia, caixa da redução e o rolo de pano conectado pelo acoplamento da flexibilidade, este tipo que separa a estrutura é fácil à operação, à desmontada e à instalação.

• Cuba da tintura

A cuba da tintura é feita de 1Cr18Ni9Ti de aço inoxidável, a cuba da tintura adota o rolo da parte inferior dobro para conduzir, estende a época da tela no licor da tintura, eficiência de tingidura aumentada da tela; o centro do corpo de pilha instalou o rolo da medida da velocidade que pode medir a velocidade, conta o comprimento, verifica a tensão da tela; dispositivo instalado parte inferior da circulação do licor da tintura do corpo de pilha para fazer a temperatura interna e o licor que agitam a regularidade e para remover transversalmente o chromatist da tela.

• Quadro da expansão da largura

A fim impedir o enrugamento durante o processo de tingidura, instale o tipo quadro da mola da expansão da largura dentro do corpo de pilha; o quadro da expansão da largura é feito de aço inoxidável, composited do braço do balanço, do rolo da expansão da largura, do rolo de guia de pano, da mola de tensão etc.

A mola de tensão é feita de 4Cr13, com boa resistência mecânica da característica e de corrosão.

• Água, sistema de tubulação do vapor

As peças da afluência composited da entrada da água, pulverizador da entrada da água e as válvulas de acoplamento, usuário podem controlar de acordo com o inquérito real.

A tubulação de vapor total da máquina composited principalmente da bobina da isolação térmica de corpo de pilha, da tubulação de calor direta do corpo de pilha e de válvulas de acoplamento; a tubulação de calor direta do corpo de pilha é controlada automático pela válvula pneumática do filme fino.

• Mecanismo da saída (parte comprando seletiva)

A saída de máquina total tem dois tipos: a saída transversal do braço e A moldam a saída conduzida, usuário escolhem qualquer tipo.

A saída transversal do braço instalada na máquina total, composited do braço transversal, motor, cilindro, rolo de borracha, motor da saída pensou a roda de sem-fim que retarda o mecanismo para conduzir o rolo de borracha, a seguir o rolo de borracha mantem o rolo do rolamento do quadro de A à saída da fricção.

A saída do quadro de “A” composited do quadro da movimentação, do motor que reduzem a caixa, da cruz da junção universal, do quadro etc. de A.
