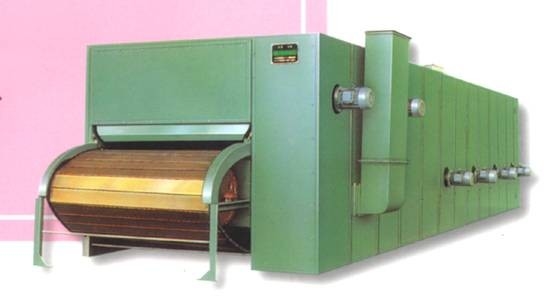

Máquina de secagem de lãs de B061-A

Aplicação:

A máquina de secagem de matéria têxtil é apropriada para lãs, o processo delavagem e a outra secagem maioria da fibra.

As especificações principais:

Maneira de trabalho: tipo de secagem contínuo

Altura da placa e da tomada de saída: 1196.5mm

Largura da folha da saída: 1768mm

Tamanho da folha da saída: 20,5 m2

Velocidade da saída: 0.137~0.92m/minutes

Área refrigerando: 138 m2

Pressão de funcionamento do vapor: 4Kg/cm2

Método de aquecimento: Tiras do alumínio em torno do tubo

Temperatura da câmara: primeira seção: 65℃~70℃

Segunda seção: 102℃~104℃

Terceira seção: 104℃~108℃

(O acima refere a temperatura da carbonização, se usado para a temperatura de secagem simples precisou de abaixar um bocado. )

Após umidade de secagem: 10~13%

Velocidade do fã: Rev 1000/minuto

Fluxo de ar superior do fã: ≈ 14900 m3/h

Abaixe o fluxo de ar do fã: ≈ 13700 m3/h

Modo de transmissão:

• Cortina: v-correia stepless da velocidade da freqüência variável individual do motor, caixa de engrenagens da turbina e movimentação chain.
• Tamanho da forma: L12775mm W3450mm H2635mm
• produtividade: 110 kg/h~350kg/h
• Motor: grupos de 2.2KW 380V 960 RPM 6
• grupo de 2.2KW 380V 960 RPM 1
• Redutor: rádio da velocidade de 4M: poder do 1:5: grupo 1.5KW 1
• V-correia: Um tipo 1905 (″ A75) 2 PCes

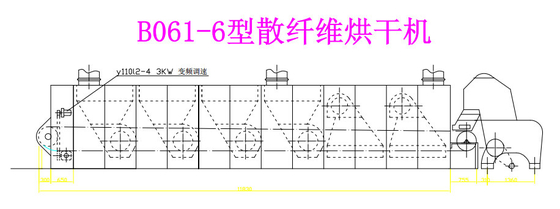

Estrutura da máquina de secagem de matéria têxtil:

• A máquina de secagem de matéria têxtil é entregada do fã de chassi, das cortinas, dos calefatores e das outras combinações formados. As cremalheiras são para o canal, o ferro de ângulo e os outros componentes, sala principal com lado cabem duas porções, isolamento de aço, a instalação principal da sala do calefator de painel da cortina de ar da fonte e a placa da isolação, fã apto do lado é instalada, transmissão, caixa de engrenagens. A fim impedir a perda de calor, cercada por paredes com isolação, a sala principal equipada com uma porta que possa ser aberta para facilitar os reparos, cobertos com os 2 abertos o ar de exaustão, ar húmido fora do corpo, mas a relação tem um regulador ativo a fim regular descargas do ar húmido, e um outro furo retangular para ajustar o fluxo de ar.
• O fã montado à direita, 4 fãs é superior, 2 é mais baixo, tipo centrífugo impulsor do fã feito da placa de aço, os fãs é controlado por um motor separado.
• No lado II interno principal com guia do ângulo, tem acima contínuo de transportar a placa, cada bloco que transporta a placa da superfície tem muitos ordenadamente do furo pequeno, II extremidade com a criança rolada Placa-como a corrente faz cada bloco que transporta o crescimento do acoplamento da placa e largo de transportar a cortina, é pela movimentação chain, uma outra extremidade do quadro da linha central da roda dentada pode regulamento, faz o transtorte da cortina tem apropriado da tensão, em interno lateral com o motor através da caixa da retardação faz a cortina de transtorte inteira no móbil de Shang do guia do ângulo lentamente.
• O sistema de aquecimento através da tubulação de vapor no calefator do vapor, no calefator e nos 3 grupos, arranjados para 2 grupos de parte superior, 1 parte mais inferior é armadilha do bloqueador.
• A matéria têxtil que a máquina de secagem é equipada com as 24 placas do calço, seu papel principal é regular de acordo com as circunstâncias dentro do ar quente dos sopros do ar do forno uniformente a todas as camadas.
• A mudança da placa do transporte da velocidade é mudanças stepless da relação da velocidade da transmissão, com base em exigências específicas poderia girar a velocidade stepless da transmissão do volante do controle de velocidade pela placa do transporte.
