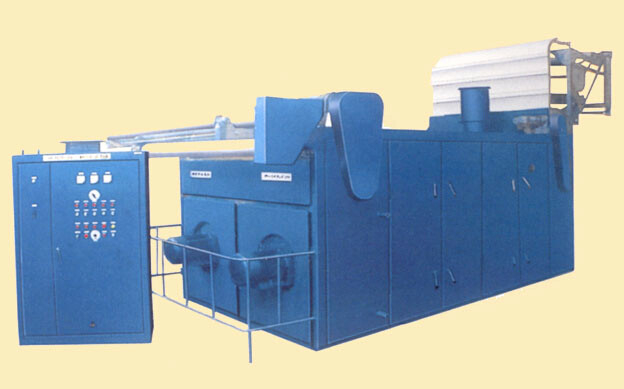

Máquina de secagem do Quente-ar do Não-contato de KD-874B

Aplicação:

Esta máquina adota o princípio da vibração do ar quente do não-contato, consegue entregado sem tensão, a forma de onda do ar quente da tela vibra nos fornos para fazer à tela a mais baixa tensão e o esforço interno, e mantem-se macio e delicado. Apropriado especial para a toalha, a tela de weave e tela ou veludo feito malha, tela pesada do veludo de algodão etc.

As especificações principais:

1. Largura de trabalho: 2200mm
2. Índice da tela: 28m
3. Escala de velocidade projetada: 1~25M/min (tela grossa), 1~65M/min (tela fina)
4. Velocidade de rotação normal: medidor 6~10M/min (tela grossa, 600~750g/square), 25~55M/min (tela fina)
5. Temperatura projetada: 125~145℃
6. Pressão projetada do vapor: 0.588Mpa
7. Poder instalado: 36KW
8. Peso da máquina: ao redor 10,5 toneladas

Caráteres da máquina

a máquina 1The é projetada principalmente para fibras de secagem, a capacidade de secagem não não tem nada fazer com o peso da tela, relativo somente com índice de umidade.

os efeitos macios e macios de 2If são exigidos para a fibra, ele são necessários para reduzir a velocidade de trabalho. Se a finalidade de secagem é exigida somente, a velocidade de trabalho pode ser levantada.

a tela 3When de secagem, a máquina está na mais alta temperatura, a seguir o consumo de potência do ventilador é somente 20KW, o poder de condução total é 26KW, assim que como controlar os jogos da temperatura um papel principal para a economia de energia, economia de energia, eficiência do aumento. Conseqüentemente, o uso razoável da máquina e de selecionar as condições apropriadas da operação é da grande importância.

Princípio de funcionamento

1, a alimentação da tela da entrada à tomada é compor de cinco grupos de rolos guideing ativos, a tela não tem nenhuma tensão no processo de transferência. Porque a transmissão contínua dos rolos de guiamento de condução, de modo que a tela ele seja altamente possível para realizar o efeito alto de transferência e a continuidade e a automatização do processo inteiro. A tela da linha velocidade é decidida por cinco grupos de rolos de guiamento, transmissão ajustada síncrono do motor da C.C. controlar a velocidade apropriada. O princípio de tela de secagem é forçado para transferir o calor, moléculas de água é evaporado afastado pelo ar quente. De modo a por muito tempo como a tela atravessa o WMH874B - 180 o tipo máquina, umidade da tela será evaporado para fora, tela pode ser com a cor brilhante, o sentimento da mão macia, o sentimento macio forte e o efeito completo da placa.

2, a tela que entra não na caixa de secagem do contato estão uns fracos, stentered horizontalmente e a forma de onda no sentido de alimentação, slight contactado com o canal do fluxo de ar que joga o papel de apoio. A tela no canal da forma de onda é deslizada inteiramente, contactada não pròxima com toda a superfície de metal, tela em um canal retangular da forma de onda que transfere e que contacta o ar quente no sentido do tangente, 3 deixaram o direito 2, e o sopro da placa no sentido perpendicular, conseqüentemente, no sopro fortemente no sentido vertical, a placa pode inteiramente ser erigida, especialmente força da tela da fibra depois que o ar quente que funde esquerdo e direito, o fenômeno de endurecimento da fibra desaparece, da fricção e da tensão dos fios eliminados, assim que a ereção da placa assuranced inteiramente, sentindo pode ser melhorado, as mostras do fio seu sentimento macio e macio.

3, porque o canal da tela corrugou a forma de onda, e devido à força de fricção da parede da tubulação e ao esforço de tesoura do ar quente, que faz o gás fluir mostra a mesma forma da corrugação, de modo que o ar quente cause um choque da onda de seno fortemente no encanamento redondo, no abalo ondulado e em transferências da tela das causas do fluxo da velocidade alta à tela. Devido ao abalo da tela, flexibilidade, qualidade da tela melhorada e assegurada, tela para obter inteiramente a retardação fraca.

4, circulação de ar quente são um fluxo do anel em um único sentido, um sistema fechado do laço (somente uma pequena quantidade do adicionado), assim que o aquecimento acima de rápido, concentração do calor e o consumo de calor, particularmente a temperatura na extremidade da entrada é alto, que pode extremamente melhorar a eficiência do calor.

Características da estrutura:

1, todas as posições da máquina mesmo contactada leve com a tela e todo o canal da tela, é feito dos materiais de aço inoxidável de alta qualidade, cumprindo as exigências lisas, claras, lisas.

2, tela não contactam a superfície de metal, apenas movem-se no canal de fluxo do ar inteiramente. Mantenha basicamente a condição nenhum-contactada tela.

3, o mecanismo da transmissão e um sistema de entrega da tela asseguram à tela a força radial da tensão o mais baixo possível.

4, devido a transferência de alta velocidade da tela, a tela mantêm o movimento da onda-forma, em processo da macio-secagem, produto que uma determinada quantia da camada de floss do vôo é produzida, que cobrindo os todos os cantos e superfície da estrutura, esta afete a eficiência térmica, assim que o tipo redes de filtração da placa esteja a instalação antes que o radiador, para refinar o fluxo de ar quente, que extremamente melhorando a velocidade e a eficiência do aquecimento de ar.

5, o táxi são a estrutura fechado, a placa de coberta da porta do táxi é feita do calor - material de isolamento, e fornecida com um dispositivo recicl calor, para melhorar a eficiência do calor.

6, quadro baixo, o quadro são construção de aço, e a tela contactou as peças é feita dos materiais de aço inoxidável de alta qualidade lustrados, a superfície da sala de secagem é revestida com a pintura resistente ao calor, para impedir a oxidação.

7, a máquina têm vantagens originais da economia de energia, aquecimento rápido, eficiência elevada. A consideração de poupança de energia cobre todos os detalhes da estrutura, de que faz à máquina menos perda de energia, eficiência térmica alta. O desempenho de poupança de energia é notável.

8, a máquina têm as vantagens da estrutura simples, operação simples, manutenção conveniente, nenhuma necessidade de trabalhadores técnicos especiais de operar-se.
