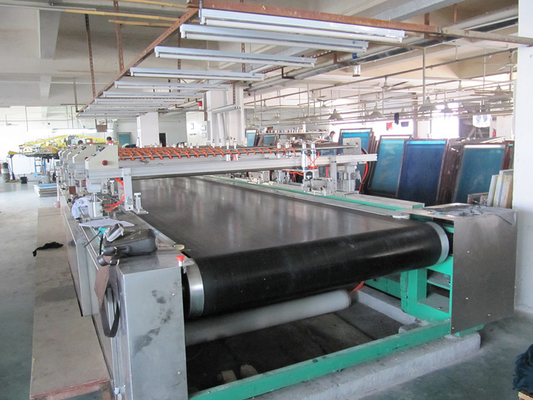

Máquina de impressão servo automática completa da tela do raspador do ecrã plano para tapetes/tela não tecida

Máquina de impressão servo automática completa da tela do raspador do ecrã plano para tapetes/tela não tecida

Aplicação

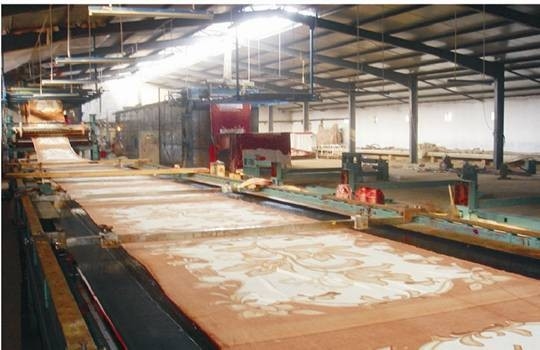

A máquina de impressão do ecrã plano é apropriada para tapetes, coberturas e a tela grossa. Penetração forte da impressão não tecida da tela.

Parâmetro técnico:

1. A largura da máquina: 1800-4000mm
2. Cor: 1-18.
3. Velocidade de projeto: 1~45m/min
4. Os formulários impressos: caixa da rede do ecrã plano, impressão da magnético-pressão
5. O poder da máquina inteira: 95KW
6. Fonte de calor: aquecimento de óleo termocondutor a câmara
7. Tamanho da forma: 58000*5500*3800MM

Caráteres técnicos

1. A correia inteira da condução controla a busca pelo computador automaticamente, adota a compensação automática completa topspeed de condução do mundo, resolve o erro positivo-negativo da correia da condução durante o movimento de alta velocidade.
2. O acoplamento de condução da correia da condução adota o ajuste de interferência, rigidez da braçadeira com fios, para conseguir a melhor sincronização do duplo-motor da condução, uma resposta mais rápida e uma precisão mais alta.
3. A máquina inteira é tela de toque de Mitsubishi LCD, posicionamento numérico da elevada precisão, precison do controle é 0.001MM, codificador que a definição é: 131072P/REV, taxa de funcionamento do módulo da orientação é 1,7 milhão /minute.
4. O sistema de posicionamento dobro-servo da faixa de condução da elevada precisão totalmente digital adota o sistema de Japão Yasukawa SGDM-1AADA.
5. O armário de controle Center todo adota o produto de Japão Yasukawa SGDM-1AADA e de Mitsubishi.
6. O redutor da elevada precisão adota o redutor de Japão Mitsubishi.
7. Os rolamentos do dobro-rolo da movimentação da condução adotam os rolamentos da elevada precisão de NSK.
8. A correia de impressão adota a correia da elevada precisão de Alemanha Seigling, modelo 6552.
9. Tabela de máquina instalada da placa de aço de alta qualidade de 5mm, dois lados revestidos com a placa SUS304.
10. O lado da máquina adota o servo motor de Japão Yasukawa para controlar o levantamento do quadro de tela.
11. Equipado com o raspador (revestido e a colagem da tabela da casca), equipados com a chicana da limpeza.

Processo de impressão automático completo de matéria têxtil:

→ de alimentação da Aberto-largura abertura automática através do → automático tensionless da impressão do rodo de borracha do → do remendo do → dos planos de doffing de alimentação da aberto-largura do → dos fornos do →

Por exemplo: KD-300 cores da impressora 10

1. Cores da impressão: 10 raspadores da impressão de cores
2. Largura de impressão eficaz: 2800mm
3. Precisão padrão da impressão: ±0.1mm
4. Repetição padrão do teste padrão da impressão: 2540mm
5. Velocidade de impressão padrão: 6~35m/min (a velocidade do raspador pode ser ajustada)
6. Tamanho de quadro da tela da liga de alumínio: 3340×2740mm
7. Tamanho da tabela da impressão: a tabela é 51000mm longos
8. Peso da impressora: ao redor 42 toneladas
9. Aplicação da impressora: apropriado para imprimir tipos diferentes da tela da seda, da fibra química, do algodão, feita malha ou tecida.
