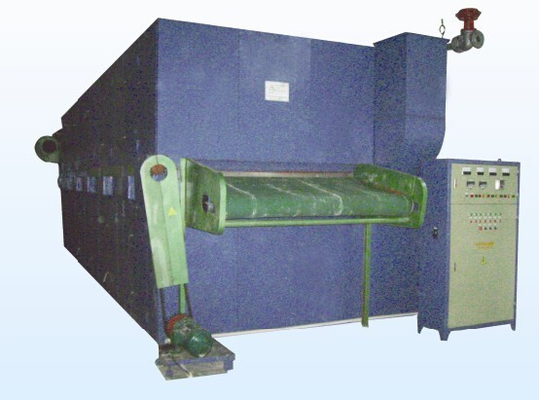

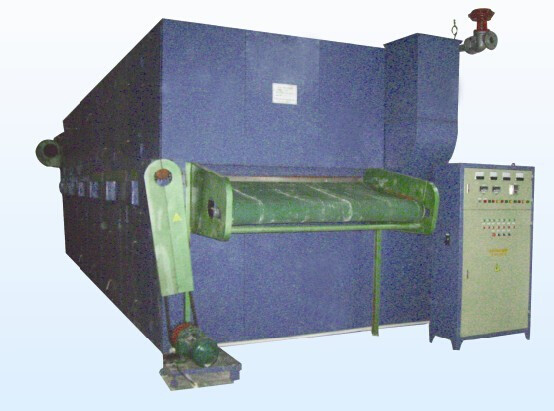

KD-R456 tipo secador de tela giratório

Aplicação

Esta máquina tem superalimentar o dispositivo, apropriado para secar a tela feita malha e a tela tecida.

Princípio de funcionamento

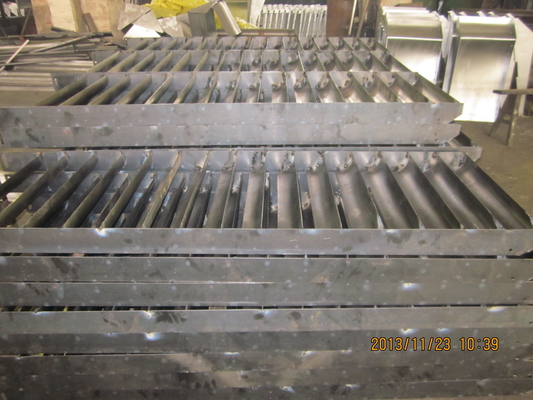

Giratório (parte 1) está perfurando o cilindro, metade da tela giratória é obstruído pela placa do selo (parte 2). Duas telas giratórias vizinhas contrárias giram, selo que a placa é fixa. O ar, após caloroso no calefator (parte 4) pelo fã centrífugo (parte 3), através da placa de guia (parte 5) na camada cinzenta da tela (parte 6) para a circulação, placa de guia (parte 5) distribui uniformemente o ar quente ao longo do sentido cinzento da largura da tela. Tela cinzenta entregada à primeira tela giratória através da estrutura do transporte (parte 7), absorvida imediatamente pelo ar no intradorso da tela giratória, a tela cinzenta na junção de duas telas giratórias deslocadas à superfície da segunda tela giratória. A tela cinzenta tingida entregou completamente fora da máquina. A tela tingida uniformemente, porque é amba lado tingido alternadamente.

O princípio de circulação de ar no secador de tela giratório é operação do a contracorrente da circulação do gás de exaustão. O ar fresco indrafted da tela giratória traseira e misturou com o ar da circulação. Após o aquecimento, o uso do ciclo, partes do ar absorvido participa na tela giratória prévia, aquecimento contínuo, a seguir absorve a água, a umidade do ar aumenta gradualmente, húmido descarregado à máquina exterior pela ação da força centrífuga, reunião cinzenta molhada da tela com a maioria de ar quente húmido, a seguir a umidade recupera da tela cinzenta vai gradualmente para baixo, temperatura escala e encontra o ar fresco com mais baixa temperatura na saída da tela giratória, gotas da temperatura da tela cinzenta.

Especificações de produto

1. De acordo com o pedido do cliente, a máquina pode ser mão esquerda ou a máquina do assistente, velocidade projetada está a uma largura 5-60m/min. de trabalho máxima é 1800-2200mm.

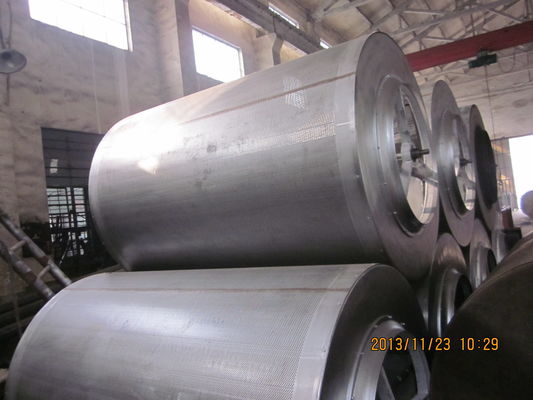

2. Diâmetro. Da tela giratória é 1400mm, placa de aço inoxidável com a espessura de 2mm, perfurando 2mm.
3. Fã: fãs centrífugos, com diâmetro 1200mm, 730 RPM.
4. Calefator: a multi tensão do tubo envolveu o tubo de aço sem emenda com o diâmetro 25*2, coberto com a fita de alumínio, a espessura 0.4mm, o aquecimento de vapor ou o tipo do aquecimento de óleo.
5. Motor de comando do Netcom, motor de movimentação, caixa da redução (Changzhou Jiangsu, China) 4kw-4P-7: 1, 1 grupo, motor de fã: 3 PCes, 4P-11kw, 3pcs, 4P-7.5kw (a alimentação e a tomada estão na transmissão dois)
6. A placa do selo da preservação do calor na parte externa da máquina tem 50 milímetros grossa.
7. Dê forma ao tamanho (largura de trabalho 1800mm), tela giratória grande LWH: 12*4*2.9m.
8. Equipamento elétrico: elemento elétrico do instrumento (CHINT Zhejiang) + 1 grupo de conversor de freqüência 3.7kw + 3 grupos de conversor de freqüência 18.5kw.
