Máquina de secagem de matéria têxtil do secador da rede da impressão do NC com aquecimento elétrico ou aquecimento de vapor

Máquina de secagem de matéria têxtil do secador da rede da impressão do NC com aquecimento elétrico ou aquecimento de vapor

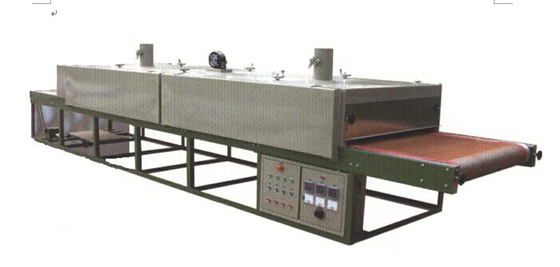

Secador da rede da impressão de KD-200 NC

Uso do produto:

Esta máquina é usada principalmente para secar após a impressão do NC, ele é o produto o mais novo que imitou do ALEMÃO Thies. Tem de baixo nível de ruído, pequeno recicl a velocidade aerodinâmica para secar. Pode salvar a energia, a fibra depois que secar pode obter a mão-sensação perfeita, e sem manchar.

O fluxo de processo

→ infravermelho do forno de secagem 80℃ do → do forno de secagem 70℃ do → do estoque da cabeça da parte dianteira do → da correção da Rede-correia estoque da cabeça da parte traseira do → do forno de secagem 90℃ do ø ò o ó (depois que você que ajusta a temperatura, a máquina pode auto-controle a temperatura, o ajuste da C.A. do fã do recicl.) à máquina da inspeção e de enrolamento do critério do → da tomada é importado por usuários. produto do revestimento do →

estrutura mecânica

A cabeça dianteira é aço do canal de by12# e placa de aço soldados de 8mm

Correcção: apoiado pelo tubo da rede do guia de Φ50mm, a extremidade 2 é montada carregando e carregando o assento.

Câmara: o quadro é soldado pelo aço do canal 8#.

Porta: a borda dobrada e soldada pela placa de aço de formação 1,2 fria, camada da isolação é feita pela fibra de asbesto, selagem da porta é feita pela borracha do silicone, dobradiça conecta junto.

Válvula controlada da temperatura: válvula controlada de temperatura automática, ou temperatura do controle do silicone (aquecimento elétrico)

Conversor de freqüência: tipo WoLu

Unidade do fã da circulação: use o tipo a escoamento axial fã da circulação, a pá do ventilador casted pela liga do Al, e o equilíbrio dinâmico e estático é ajuste, o tipo do motor é WanNan

Radiador: feito pela correia do tubo de aço Φ25×2 sem emenda e do Al de 0.5mm. Bom desempenho.

Correia líquida: use a correia líquida de alta temperatura da fibra de vidro, revestido de superfície pelo material do Teflon, não manchando a tinta

Armário: use a placa de aço da tração fria de 1.2mm, L×W×H: 400×550×1100mm

Elemento elétrico: O tipo Chint, fio do poder, cabo, canal está livre.

Material da pintura: use a pintura verde ou a outra cor apontada pelo cliente.

Dimensiona para fora: L×W×H: 7580×3000×1600mm

Observação: aquecimento elétrico ou aquecimento de vapor escolhido pelo cliente, para o aquecimento elétrico: velocidade 1-2m/min, primeira câmara do começo; velocidade 3.4m/min, câmaras do começo primeiro e segundo; a velocidade sobre 4m/min, começa todas as câmaras.
