Máquina do ajuste do stenter do ar quente da tela/máquina tingidura da malha com óleo de transferência

Máquina do ajuste do stenter do ar quente da tela/máquina tingidura da malha com óleo de transferência

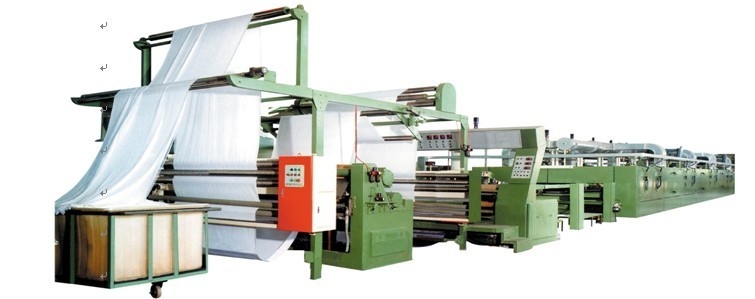

Máquina do ajuste do stenter do ar quente da tela da malha KZM-220

(câmaras do sistema de óleo de transferência) 5 seções

Processo:

Abra do → apertado do quadro de pano do → da entrada da largura a borda infravermelha, centrando parafuso de trama da sobre-alimentação do →lower do dispositivo do straightener do → do mangle do →padder o auto que gasta a borda dealimentação superior do → →E+L que detecta o dispositivo do uncurler da borda dos dedos do → E+L quatro da borda →pinning na câmara do → para o → refrigerar de ar do → do ajuste do calor que fixa fora do compensador do → da água coolingφ570*2 do →, o guider (balanço que colhe à J-caixa) /Plaiting device→batching de pano de E+L

Seção de pano da entrada:

1. Mangle do padder MH591-220

2. auto dispositivo de trama do straightener

3. Tela principal: tela tecida

4. Largura nominal: 220 Cm

5. Largura eficiente: 70-200 Cm

6. Escala de velocidade mecânica: 10-100 M /min

7. Fonte de calor: óleo de transferência

8. Transportando correntes: corrente da placa do pino

9. Pressão de ar: acima de 0.5mpa

10. A parte superior do Infeed superalimenta a escala: -10% a 30%

11. O Infeed mais baixo superalimenta a escala: - 10% a 30%

12. PLC: Siemens, alemão

13. Conversor de freqüência: a movimentação principal é Siemens, conversor de freqüência do fã: Danfoss “HOLIP” de Dinamarca

Seção de pano da entrada:

pano da entrada 1.High na unidade

Sistema do guider de pano da tela de E&L

Incluindo o rolo de tensão da rotação e a extensão do punho do ajuste, o braço longo é 1400mm de comprimento.

Um taub dentro do braço longo.

A movimentação dois expande o rolo (o separador que separa o rolo)

Uma largura da placa do sensor

Um par de rolos de guia center, a superfície consiste em muitas placas, que são lateral movida.

Auxiliar e componentes da movimentação

Para o pano seco ou molhado

2. Dispositivo do guia de pano

Flutuando o compensador giratório da tensão, controle a velocidade do mangle do padder.

Mangle de Padder: MH591-180

mangle do padder 3.two-roller

1. tipo enviesado do rolo
2. Um revestimento e uma proteção dos feixes da cremalheira
3. Rolo do defletor feito de aço inoxidável

4. A pressão do cilindro de dois grande-diâmetros assegura a compressão uniforme e eficiente
5. Rolos do aperto:
6. Borracha dura revestida do rolo ativo da compressão, dureza do °shore 85
7. Borracha dura revestida passiva de rolo de pressão, dureza do °shore 80

8. Rolo ativo da borracha dura, movimentação do motor 11kw

tanque do produto químico do mangle 4.padder

1. Levantamento e redução pneumáticos
2. Controle nivelado com dispositivo do regulador de nível
3. Largura do rolo: 1800mm

4. Diâmetro do rolo: 350mm

5. Poder de espremedura total até 7 toneladas.
6. Dispositivo de despejo para a drenagem do rapid do tanque

5. Straightener de trama

Máquina do ajuste de Stenter combinada com a corrente do retorno horizontal

6. dispositivo da alimentação e da sobre-alimentação de pano

a plataforma de alimentação de pano e opera a plataforma

rolo superior da tração, mais baixo rolo da tração

2.2kw rolos da tração da movimentação dois

A caixa de engrenagens do uso ajusta a transmissão do rolo da tração dois da tensão entre a tela

Taxa máxima do projeto da sobre-alimentação +40%

Comparado com a velocidade da corrente transportadora

Dois rolos do expansor, movimentação 1.5kw

Tatuagens da espiral de aço inoxidável

Dois da trama rolos ajustáveis eletricamente, 4 movimentação do × 0.18kw

Um rolo de guia instalado sob o rolo superior da tração

7. Ponte do medidor - situada na área da seção de alimentação de pano.

8. O dispositivo de alimentação da tela

A escova de dois pinos superalimenta o dispositivo, dispositivo de tensão da borda de pano

Regulamento independente esquerdo e direito

2 movimentação do × 0.37kw

E + L dispositivo do uncurler da borda

9. Elevação equipada transporte da tela - correntes da tecnologia

O pano entra na trilha é 4500mm de comprimento

Conectado por uma modulação da largura da soldadura do fio,

Empurre a escova da borda de pano é ajustado no pano entram na área,

Tensor chain pneumático,

Correntes e trilhas na câmara

Movimentação coaxial Chain

Placa chain do retorno horizontal do pino do fósforo, lubrificação durável chain,

De pano plataforma para fora

Rolo de guia Pin-fora

10. Dispositivo de ajuste chain elétrico da largura

Um parafuso dentro da área de alongamento, movimentação 0.55kw

Quatro parafusos estão em uma câmara quente

Um parafuso está na área de pano para fora, movimentação 0.55kw

Entre e a saída fora do pano está a uma largura indicada

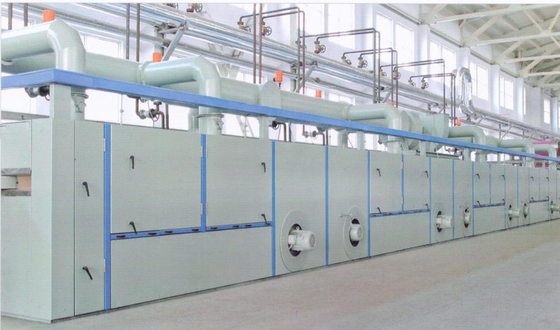

11. Câmara de calor

O quadro da câmara é feito do ferro de ângulo 6# e do aço do canal 8# soldados junto.

5 câmaras quentes, pela câmara são 3000mm longos

Calor - a porta de isolamento é feita do aço laminado 1.2mm, 100mm grosso, enchido com o material de isolamento e as tiras de borracha de silicone usados selando.

Com propriedades eficientes da isolação térmica

Os filtros dobro, filtros níveis mais alto podem ser limpados fora da operação do dispositivo, não abrem a porta e para baixo

Os filtros inferiores da câmara protegem a ventilação

Macio-tipo tomada do córrego KLD do CAD do pulverizador

Configuração-no projeto do fluxo de ar

12. Câmara quente antes e depois da sala da isolação

Entre e a saída das telas tem a barreira do vento

13. A isolação térmica inferior

Painéis especiais da isolação, com fibra mineral grossa de 100mm

Lugar na parte inferior quente da câmara

14. Sistema de ar de circulação do “canal dobro”

Separando o superiores e abaixam o canal e o fluxo de ar do controle manual.

5 câmaras quentes, cada câmara têm 2 fãs de circulação.

A conexão direta de FM ao motor e ao fã, poder é 7.5kw/1740rpm, velocidade máxima é 1740rpm.

5 grupos de dispositivo da modulação de freqüência, cada poder 15kw.

15. Sistema protetor

A indisponibilidade interrompe automaticamente sopros do fluxo de ar à tela

Quando você girar sobre, sistema de memória automático da restauração

16. Sistema do calor

óleo da transferência térmica

Temperatura máxima: 220℃

17. Dispositivos da exaustão

2 grupos de exaustor, movimentação do motor da modulação de freqüência.

Cada poder do motor é 3kw.

18. Córrego refrigerando do CAD da área - tomada do Pulverizador-ar

1000mm longo, motor de movimentação conectado diretamente

O poder é 5.5kw. Gire a velocidade é 1500rpm

19. Configuração elétrica do dispositivo

Toda a movimentação do transporte da tela adota o motor do controle de freqüência

Quando a parada normal e parada de emergência,

Controle o slow down a uma parada completa

O dispositivo de controle e a monitoração do equipamento estão no pano entram na área e na área de pano para fora.

Caixa elétrica

Prenda o pre-arranjo, o projeto apropriado à mais alta temperatura de 40°, e a humidade relativa 90%

Tela do cabo do motor de movimentação do transporte

Outros cabos elétricos pequenos

Cabo de circulação do fã

Cabos de controle, arranjados de modo operacional.

O pano para fora secciona

20. de pano rolos da plataforma e da tração para fora

movimentação 3kw

o rolo refrigerar de água 2, cada diâmetro é 570MM

J – pano de caixa para fora

21. O medidor do contador da tela

. dispositivo da entrega de pano 22 (dispositivo combinado de tratamento por lotes e de trança)

Rolos e mercê da tração com tela-conectado e trabalho junto ao isolamento da movimentação

A tensão da tela pode ser ajustada

A escala da dobra é 1000mm

O diâmetro do dispositivo de tratamento por lotes é 1500mm

23. Eliminação da estática do elevado desempenho

Uma barra do íon está no dispositivo de tratamento por lotes.

24. Um ajusta-se das ferramentas

25. Um grupo de peças vestindo

Pintura

Painel de instrumento e os componentes do armário da câmara para a pintura brilhante-azul, azul (RAL5007)
Algumas características têm um tratamento antiferrugem consistente, tal como a pintura ou o revestimento galvanizado na pintura prata-cinzenta, armário cinzento.
