Máquina de limpeza de lãs do secador do material fraco com as 24 placas do calço

Máquina de limpeza de lãs do secador do material fraco com as 24 placas do calço

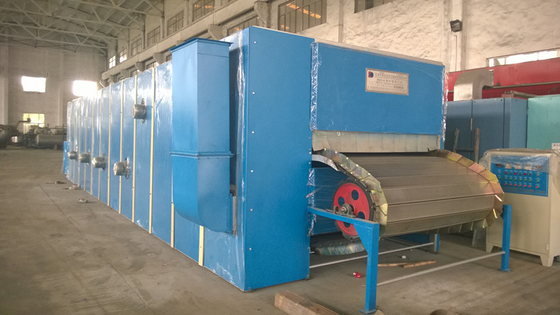

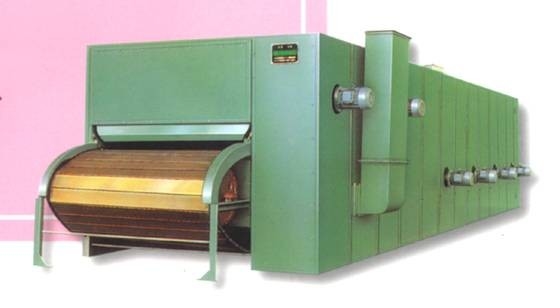

Secador do material fraco de B061-A

Esta máquina é apropriada para lãs, o processo delavagem e a outra secagem maioria da fibra.

As especificações principais:

Maneira de trabalho: tipo de secagem contínuo

Altura da placa e da tomada de saída: 1196.5mm

Largura da folha da saída: 1768mm

Tamanho da folha da saída: 20,5 m²

Velocidade da saída: 0.137~0.92m/minutes

Área refrigerando: 138 m²

Pressão de funcionamento do vapor: 4Kg/cm2

Método de aquecimento: Tiras do alumínio em torno do tubo

Temperatura da câmara: primeira seção: 65℃~70℃

Segunda seção: 102℃~104℃

Terceira seção: 104℃~108℃

(O acima refere a temperatura da carbonização, se usado para a temperatura de secagem simples precisou de abaixar um bocado. )

Após umidade de secagem: 10~13%

Velocidade do fã: Rev 1000/minuto

Fluxo de ar superior do fã: ≈ 14900 m^3/h

Abaixe o fluxo de ar do fã: ≈ 13700 m^3/h

Modo de transmissão:

Cortina: v-correia stepless da velocidade da freqüência variável individual do motor, caixa de engrenagens da turbina e movimentação chain.

Tamanho da forma: L12775mm W3450mm H2635mm

produtividade: 110 kg/h~350kg/h

Peças aleatórias da fonte:

1. Motor: grupos de 2.2KW 380V 960 RPM 6

grupo de 2.2KW 380V 960 RPM 1

2. Redutor: rádio da velocidade de 4M: poder do 1:5: grupo 1.5KW 1

3. V-correia: Um tipo 1905 (″ A75) 2 PCes

estrutura da máquina:

A máquina é entregada do fã de chassi, das cortinas, dos calefatores e das outras combinações formados. As cremalheiras são para o canal, o ferro de ângulo e os outros componentes, sala principal com lado cabem duas porções, isolamento de aço, a instalação principal da sala do calefator de painel da cortina de ar da fonte e a placa da isolação, fã apto do lado é instalada, transmissão, caixa de engrenagens. A fim impedir a perda de calor, cercada por paredes com isolação, a sala principal equipada com uma porta que possa ser aberta para facilitar os reparos, cobertos com os 2 abertos o ar de exaustão, ar húmido fora do corpo, mas a relação tem um regulador ativo a fim regular descargas do ar húmido, e um outro furo retangular para ajustar o fluxo de ar.

O fã montado à direita, 4 fãs é superior, 2 é mais baixo, tipo centrífugo impulsor do fã feito da placa de aço, os fãs é controlado por um motor separado.

No lado II interno principal com guia do ângulo, tem acima contínuo de transportar a placa, cada bloco que transporta a placa da superfície tem muitos ordenadamente do furo pequeno, II extremidade com a criança rolada Placa-como a corrente faz cada bloco que transporta o crescimento do acoplamento da placa e largo de transportar a cortina, é pela movimentação chain, uma outra extremidade do quadro da linha central da roda dentada pode regulamento, faz o transtorte da cortina tem apropriado da tensão, em interno lateral com o motor através da caixa da retardação faz a cortina de transtorte inteira no móbil de Shang do guia do ângulo lentamente.

O sistema de aquecimento através da tubulação de vapor no calefator do vapor, no calefator e nos 3 grupos, arranjados para 2 grupos de parte superior, 1 parte mais inferior é armadilha do bloqueador.

A máquina é equipada com as 24 placas do calço, seu papel principal é regular de acordo com as circunstâncias dentro do ar quente dos sopros do ar do forno uniformente a todas as camadas.

A mudança da placa do transporte da velocidade é mudanças stepless da relação da velocidade da transmissão, com base em exigências específicas poderia girar a velocidade stepless da transmissão do volante do controle de velocidade pela placa do transporte.

B033-183

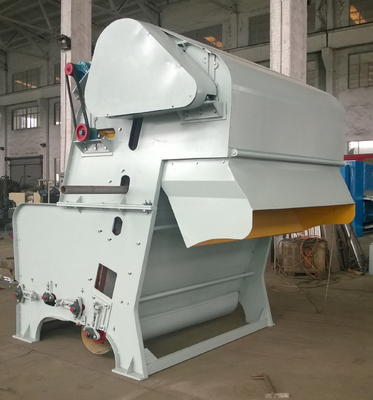

Alimentador modelo de lãs B033-183

Uso

Esta máquina é usada alimentando lãs ou algodão à abertura e ao lavagem e à secagem.

Especificações principais

1. Largura: 1830mm.
2. Peso: 2T.
3. Estrutura horizontal: A distância entre o lado de trabalho à terra é 643mm; Conduzindo a velocidade: 1.1~1.8m/min.
4. Estrutura inclinada: Altura do chifre: 32mm; Distância do chifre: 32mm. A paralela arranja. Conduzindo a velocidade: 6.5~30.4m/min.
5. Grade de Evener: Balanço de trabalho: 161,5 ordens/Min.
6. Rolo do espadelador: Diameterφ487mm; velocidade rotatória: 104~161.5m/min.
7. Conduzindo o método: Conduzido pelos motores individuais com V-correia.
8. Poder: 3KW.
9. Dimensões: 2645×2660×2720mm
