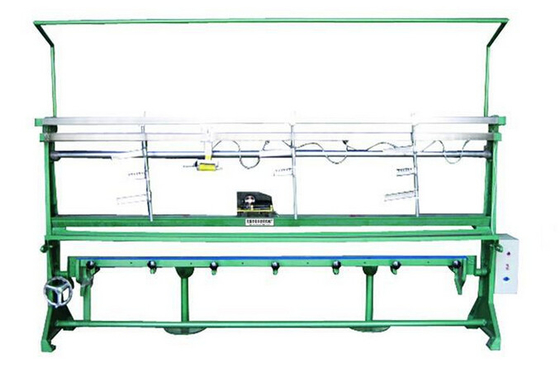

8-16 alinha a máquina de tingidura automática da máquina cobrindo/fio com 3×10×70 milímetro

8-16 alinha a máquina de tingidura automática da máquina GA177 cobrindo/fio com 3×10×70 milímetro

Aplicação:

Este tipo da máquina pode ser aplicado ao esboço do liço, desenho-em e ao junco para o tear que ambos

Finalidade cobrindo:

Cobrir significa que o fio deve ser linha no cavaleiro do fio, no liço e no junco do aço em conformidade com a estrutura original do fio antes do elevador ao tear, a fim dar forma à vertente para tecer e fazer a canela introduzir o abb para retorcer a tela exigida.

O processo cobrindo toma o último lugar no fio que prepara o processo; é simples mas muito importante. Será faz a grande influência e danifica-a, se nós não pagamos a atenção a este processo. Cobrir automaticamente significa a economia não somente do tempo e da eficiência, mas igualmente significa diretamente o interesse económico. Esta máquina pode ser considerada como o equipamento ideal para cobrir no processo de tecelagem.

Característica mecânica principal:

Esta máquina tem a estrutura simples e fá-la sinal exatamente, dividir-se do fio é estável e claramente. Facilmente opere e mantenha. Tem a aplicação diversiform (com canela ou sem canela.)

Característica técnica principal:

1 tipo: automaticamente esboço do liço, desenho-em e junco.

2. Conta-gotas disponível: 6 linhas.

3. Liço disponível; 8-16 linhas.

4. Altura de lingüeta de aço; mm≥mm 150 (ajustável)

Diâmetro máximo das flanges disponíveis do feixe do tear: ≤1200°

5. 3×10×70 milímetro

6. Mandril: Ímã disponível 3×10×100 milímetro do mandril de D400-4A (sem canela) 3×10×70 milímetro (com canela)

7. Auto mecanismo: automaticamente propagador (modelo: 88-21 PCes 1.)

Automaticamente mandril (G177-0300 modelo 1stand)

Dispositivo automaticamente de lingüeta (modelo 0400 1 suporte)

dimensão 8.Overall e peso

Nota: A elevação inclui a lâmpada da luz do dia, largura inclui a base da urdidura do tear.

Princípio de funcionamento:

Este sistema consiste no guia rail0114, partes combinadas 0300, o laço D000-1,4 do parafuso electrifica travão de lingüeta (ou de manobra) etc.

Princípio de funcionamento: ímã eterno instalado para conectar o pólo do electromagne e para estabelecer a mola de restauração na cabeça do mandril, interruptor instalado do contato no punho da agulha cobrindo. Gire sobre o interruptor no punho (ou no travão de manobra), no corredor do eletroímã, cavaleiro eterno do fio do toque do ímã e alcance cavaleiro do fio e a restauração na mola, aqui tudo do cavaleiro do fio será dividida e de suspensão na altura avaliado para encontrar o processo fazendo à máquina. Isto é considerado como completamente o movimento. Tome as voltas do movimento continuamente.

Automaticamente dividindo o sistema

Consiste no guia rail0122A, no propagador (modelo 88-2) etc.

Princípio de funcionamento: o propagador estabelecido ao trilho de guia, gira sobre a fonte de alimentação, viaja de automóvel o corredor do começo, e o fio da partilha através do pólo do sem-fim da movimentação e do parafuso dividir-se, a cardadura de 3times e 2times que arranjam pelo fio da linha de parafuso transformarão em dividir a calha do caracol e serão espalhados, quando encontra a exigência e o primeiro interruptor do contato do toque do fio, alavanca de relação da movimentação, circuito reduzem, motor parado, após o fio que cobre, alavanca de relação serão restaurados na mola, circuito giram sobre, corredor do começo do motor. Tome as voltas do movimento continuamente.

A conexão entre o interruptor da roda de sem-fim, a alavanca do sem-fim e a densidade do fio.

A fim fazer o fio que divide-se exatamente e reduzir a cabeça vazia e dobro, a rotação de dividir o parafuso deve manter-se consistente com o processo para a frente do guia. Se não, será um processo de guiamento mais lento. Daqui, deve mudar a alavanca da roda de sem-fim e do sem-fim (0918,1917) quando a tela mudou. Para fazê-los corresponder um com o otro.

Calcule a fórmula:

Dividindo a densidade do feixe do tear da rotação do parafuso: (1 pcs/100cm) = trechometer 10×onward (cm)

Esquema de circuito:

Esta máquina adota silicone controlado comuta, faz a fonte da alimentação CA 220V ou 380V à fonte de alimentação de baixa pressão da segurança da C.A. 12V ou 36V, relé 522 tradicional substituído e evita o fogo perigoso. A investigação e desenvolvimento e sua aplicação possuídas por nossos coordenadores.

Una o esquema de circuito.

Peças sobresselentes:

Comute a roda de sem-fim: sem-fim (de 0918): 15T, 18T, 28T, 35T (2 grupos opcionais)

Grampo da urdidura: 1 parte

Grampo do liço: 1 parte

agulha 4 cobrindo:

ímã de 2 mandris (D415)

mola de restauração 2 (0308)

mola de restauração 2 (0915)

Original unido

Instrução, esboço do mecanismo e certificação

Manutenção:

Para fazer a limpeza sobre a máquina, cada deslocamento deve manter-se limpo e lubrificar o orifício do óleo para reduzir o uso e desgaste. Exigência de manutenção para o uso diário:

8 horas.

Limpe e lubrifique: cada deslocamento

Examine e inspecione: cada semana

Limpeza e reparo: cada mês
