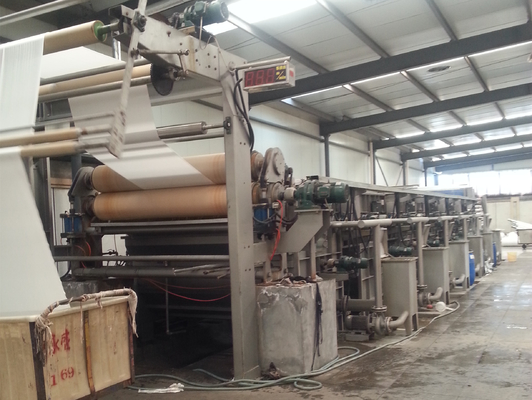

Nenhuma tensão fez malha a máquina de lavar com quadro de alimentação da largura aberta e a caixa de lavagem do gotejamento do cilindro

Nenhuma tensão fez malha a máquina de lavar com quadro de alimentação da largura aberta e a caixa de lavagem do gotejamento do cilindro

KD-200 tipo máquina de lavar feita malha da Nenhum-tensão

Abra o quadro de alimentação da largura — tradução fotoelétrica que centra a máquina — gotejamento do cilindro da eficiência elevada de MEX812F que lava o selo que dos rolos de box*6-XLP681F dois o tipo padder*6 — tubulação do pulverizador — limpa o dispositivo de sucção da água — quadro doffing pendente de TM05-02C

Desempenho do equipamento

Largura da máquina: 2000mm

Sentido de máquina: esquerda ou assistente.

Velocidade da máquina: 20-30m/min (velocidade do descoramento: aproximadamente 8m/min)

Método da transmissão: Freqüência da C.A., controle do PLC

Consumo de água: ³ /h de 0.5~1m

Consumo do vapor: 150~200kg/h

Consumo de potência: 36kw/h

Estrutura Feauture do equipamento:

TE08-01 abrem o quadro de alimentação da largura

datilografe a armação de aço, deivce apertado da tela, rolo de guia da ponte da diferença.

Tradução fotoelétrica que centra a máquina.

Caixa de lavagem do gotejamento do cilindro da eficiência elevada de MEX812F

A placa terminal da caixa é feita da placa de aço inoxidável de 3mm, processado com o corte do laser, NC que faz à máquina, explosão de tiro de superfície.

O rolo de lavagem do gotejamento superior da malha da movimentação (diâmetro grande), tubulação de lavagem de 4 gotejamentos está na parte superior do rolo da malha para nivelar a tela, diâmetro Ф750mm da malha.

Dois conduzem para baixo rolos de guia (diâmetro grande), rolos de guia diameterФ250mm, dois rolos de guia estão no tanque de lavagem independente, recuo da loção para melhorar a eficiência da lavagem. A loção é 130mm mais altamente acima do rolo de guia, esta pode assegurar a troca adequada entre a tingidura de superfície e a loção, e a diminuição que corta a distância dos pontos (a tela participa no rolo da malha) no limite máximo, mantem a certo tela para relaxar o corredor síncrono.

O rolo da malha e dois rolos grandes do guid do diâmetro arrastados por BWD2-43-1.5 viajam de automóvel o redutor junto, projeto conduzido original asseguram-se de que a tela relaxe o corredor síncrono.

O rolo revestido composto de aço inoxidável excessivo do rolo diameterФ150mm do rolo de guia, da placa de 2mm e do aço carbono de 2mm, com eficiência de pouco peso e boa do equilíbrio dinâmico, a tela pode correr na baixa tensão.

Engrene o rolo, rolo de guia grande do diâmetro, rolo de guia excussive adotam o bloco de aço inoxidável do rolamento, rolamentos externos do rolamento, selo mechnical de Ф50mm, tensão running da tela da diminuição no limite máximo.

Goteje a caixa de lavagem para dentro com quadro da tensão da baixa tensão, válvula de controle pneumático da elevada precisão, instrumento, controle do cilindro do ar, assegure-se de que o siginal da entrega da tensão da tela seja verdadeiro, na alta velocidade, sensível.

Tensione o feedback do sinal de impulso do quadro através do tipo transdutor angular da elevada precisão FJS-R.

Goteje a caixa de lavagem equipada com a caixa dinâmica da circulação do filtro para assegurar a loção limpa e a lavagem completa da tela, melhora a relação do uso da loção, a baixa energia e o consumo. Modelo do pumb da circulação: pumb centrífugo 100BF100 do encanamento, caudal: ³ /h de 100m, 4KW.

Interno com a tubulação de aquecimento direta de Venturi, calor uniforme, reduza o ruído.

Goteje a caixa de lavagem equipada com a boca do recuo para conseguir a caixa do recuo pela caixa, secagem pneumática, rapidamente e conveniente.

Cubra aberto a porta, fácil de limpar.

Controle de auto da temperatura, 95-98℃±3℃, baixa energia e consumo, fáceis de operar.

Lado da caixa equipado com o calibre, a superfície e a terra da temperatura em 45°, fácil observar.

Porta esquerda e direita do vidro temperado, conveniente observar a condição interna.

As tiras de borracha anulares da selagem são feitas da borracha do silicone com thermostability, boa corrosão da selagem, do ácido e do alcalóide.
