Máquina de lavar da máquina de lavar/vapor de matéria têxtil de Desize com o cilindro de secagem de 30 PCes

Lavagem de Desize & escala/máquina de lavar de secagem do vapor com o cilindro de secagem de 30 PCes

Lavagem de KD-LMA047 Desize & escala/máquina de lavar de secagem do vapor

Aplicação

A máquina é usada para a lavagem do vapor do algodão, do cânhamo e das suas misturas.

Fluxo de processo

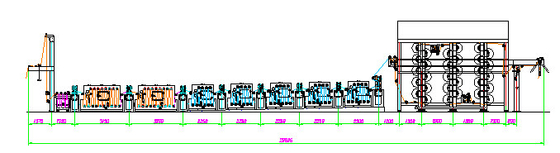

Aberto-largura à entrada----caixa de limpeza----Padder do rolo HFM512 2------2 grupos de (padder de lavagem da caixa + do rolo HFM512 2 do vapor MH919)----- (Caixa de lavagem do vapor MH915 + padder de HFM5122-roller) grupos ×4-----Padder da caixa + do rolo HFM513 3 do vapor MH915-------Máquina MH616 de secagem (30 PCes de cilindro de secagem)----balanço à tomada

Parâmetro técnico principal

1. Largura da máquina: 2000mm
2. Velocidade: 15~70m/min
3. velocidade do processo: 15~55m/min
4. pressão de ar comprimido: 0.4~0.6mpa
5. Movimentação: movimentação da velocidade da unidade da sincronização da multi-freqüência
6. Qty da bacia da arruela da descolagem: 9 bacias
7. Qty. de cilindro de secagem: PCes de Φ570mm 30
8. Movimentação: Movimentação do motor da freqüência da C.A.
9. Dispositivo de controle: PLC
10. Instalando o poder: 32kw
11. Tamanho da forma (L*W*H): 29825×2800×4800mm

Características principais da estrutura:

• Dispositivo da entrada

O quadro da entrada é feito da placa de aço, equipado com o tensor de pano, o rolo de guiamento, o guider etc. da borda.

• Padder

Padder do rolo HFM512 2: a pressão avaliado até 3 toneladas, único estreitamento do aperto, usando-se debaixo do tipo da imprensa, rolos superiores é rolos de aço, conduzidos pela transmissão do redutor do motor do inversor, o diâmetro de aço 225mm do rolo, externalizando a placa de aço inoxidável de 2mm. Um mais baixo rolo é rolo de borracha, diâmetro 250mm, o material de borracha é borracha do nitrilo-butadieno, a espessura de revestimento de borracha é aproximadamente 18mm. Superior e esprema mais baixo o corpo do rolo é feito da tubulação de aço sem emenda, espessura de parede da tubulação é 28 milímetros. O poder da transmissão é 2,2 quilowatts.

Padder do rolo HFM513 3: a pressão avaliado até 5 toneladas, estreitamento dobro do aperto. Os primeiros e segundos rolos são rolos de borracha, rolo médio são rolo de aço. O rolo de borracha superior é rolo conduzido principal, diâmetro 300mm, o material de borracha é borracha do nitrilo-butadieno, a espessura de revestimento de borracha é aproximadamente 20 milímetros. O poder da transmissão é 5,5 quilowatts.

• Caixa de lavagem do vapor MH915

Espessura de aço inoxidável da placa de parede do ①: 3mm, rolo de guiamento Φ150mm

O ② a distância centrando-se entre o rolo superior e mais baixo é 1000mm, usa o selo mecânico.

A caixa do ③ é fornecida com água, correntes, parada-movimento das ligas entre o armário para trás e pode assegurar bom lavando resultados e o consumo de energia econômico;

O aquecimento de vapor direto do ④ dentro da caixa, dirige o tubo do vapor equipado com a embalagem dobro, choque do vapor às flutuações da água.

O aquecimento de vapor direto do ⑤ dentro da caixa, dirige o tubo do vapor equipado com a embalagem dobro, choque do vapor às flutuações da água.

⑥ os benefícios da limpeza de vapor: a resistência forte da baixa tensão, do crepe, do baixo consumo e da eficiência elevada.

• Tipo máquina de secagem do cilindro MH616

Três colunas, cada coluna 10 que seca, forno de secagem são uma estrutura da armação de aço, nenhum fechamento, parte superior oblíqua com sistema de aquecimento de vapor do anti-gotejamento, estrutura do elevador equipada com as carenagens de exaustão. Secagem de aço inoxidável 570mm, correias da movimentação, barras do protetor da transmissão. A drenagem concentrada, cada coluna um tipo termodinâmica armadilha, e andaram a pista de decolagem.

• Dispositivo da tomada

O quadro é estrutura da placa dobrada do aço, fora do pano usado pano da mercê, movimentação incorporado do motor.
