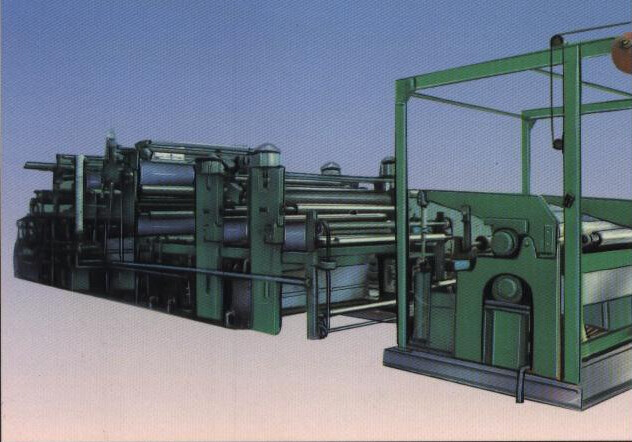

Máquina de lavar LMH694 de oscilação

Aplicação:

Esta máquina é apropriada para a finalidade de lavagem do algodão, da fibra química e da tela misturada após imprimir e tingir-se. Particularmente apropriado para imprimir, tingidura da cobertura de Rachel, da cobertura acrílica, da cobertura do algodão, da toalha e da outra tela pesada após o lavagem.

Especificações principais

Tipo: mão esquerda ou assistente

Largura nominal: 1800,2000,2200,2400mm

Velocidade de trabalho: 5-30 m/min

Maneira de oscilação: na oscilação do tempo e na oscilação do cilindro giratório.

Conduzindo a maneira: Condução da sincronização da unidade do conversor da C.A. multi.

Poder instalado: 68kw

Dimensões exteriores: 16990× (W+2800) ×2800mm

Lista de embalagem combinada de oscilação & de lavagem da máquina.

1 alimentação centrando-se aberta da entrada

2 a parte superior dois do tanque dois do mergulho o mais baixo, diâmetro superior e mais baixo de rolos de guiamento de pano é Φ125, eixos que as cabeças são feitas por de aço inoxidável

O rolamento superior é rolamentos de matéria têxtil UCP207, um mais baixo rolamento é feito especialmente sem tipos número, anel incorporado da inserção da grafite (o diâmetro do furo do eixo é 35 milímetros)

3 espremedor de frutas do rolo MH691-260 2, diâmetro isΦ250 do rolo de movimentação

A dureza de borracha do rolo de movimentação é 90º, a dureza de borracha do rolo conduzido é 82º-85º.

rolamento de 2 extremidades do rolo: 3612, quadro, óleo sealingΦ60×Φ90×12 (1pcs), Φ100×Φ75×12 (4pcs),

Pressionando cylinderΦ160×70 pneumático, o anel do grampo para a extremidade do rolo que carrega isΦ60

Velocidade-redutor do motor: Redutor de velocidade cycloidal da engrenagem do pino de BWD13-15-4KW

4 velocidades que ajustam o acima-baixo elevador

Maquinaria alta de matéria têxtil do pé UCP207

assento do rolamento, um diâmetro Φ125 do rolo de guiamento de pano, cilindro penumatic MP2-63 * 150, única orelha no tipo do anel da cauda, sensor do ângulo de FJZ-X.

5 MH502-260MH502-260 abrem o tanque de aço inoxidável da boca, o assento do rolamento do superior e um mais baixo rolo de guiamento é o mesmo do tanque pequeno do mergulho

tanque de oscilação do cilindro 6 redondo

O diâmetro de oscilação Φ350 do rolo para fora, perfurador de furo Φ12 de superfície, duas extremidades que selam (tecnologia jiashan Co., Ltd da selagem do minhua de zhejiang) o assento do rolamento da extremidade do eixo Φ65 é o mesmo que o rolo de guiamento do tanque pequeno do mergulho. Velocidade-redutor do motor: Redutor de velocidade cycloidal da engrenagem do pino de BWD13-23-4KW

7 Incircle do octógono rollerΦ350, sealingΦ65 mecânico, local da produção são os mesmos que o tanque de oscilação do cilindro redondo.

O rolo de guiamento superior e mais baixo diameterΦ125, rolamento de rolo superior UCP207 do guiamento, um mais baixo rolo de guiamento é o mesmo que o tanque pequeno do mergulho

Velocidade-redutor do motor: BWD13-23-4KW

8 rolo superior e mais baixo do espremedor de frutas, diâmetro isΦ350

A dureza de borracha do rolo de movimentação é 90º, a dureza de borracha do rolo conduzido é 82º-85º.

carregamento de 2 fins do rolo: 3612, quadro, óleo sealingΦ90*120*12, Φ105*Φ130*12 (4pcs),

Velocidade-redutor do motor: Redutor de velocidade cycloidal da engrenagem do pino de BWD14-23-7.5KW (4 polars)

Pressione o cilindro pneumático é Φ200, mola do grampo do eixo é Φ90

armazenamento de 9 fibras

Quadro diaΦ200 do armazenamento da fibra, assento do rolamento UCP208 da maquinaria de matéria têxtil

Velocidade-redutor do motor: BWD11-11-1.5KW.
