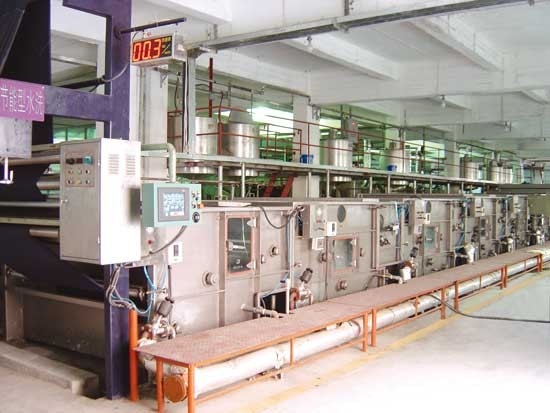

KD-220 tipo tipo energia-eficiente máquina de lavar feita malha da aberto-largura

Aplicação:

Esta máquina é usada principalmente para o algodão de lavagem da após-impressão, a tela feita malha de mistura e o webbing elástico. Igualmente para a tela química tal como o spandex para o tratamento antes de deoiling e de ensaboar após a tingidura.

Processo técnico de máquina completa:

cilindro de alimentação do dobro do → da arruela da roda do cilindro do → do quadro da Aberto-largura (dispositivo se centrando do acessório) o único roda tipo tipo colheita da placa de tela do → da arruela da roda do cilindro do → da arruela (cinco grupos) o único da placa de tela do → da caixa A da roda do avental da amplitude da aberto-largura do → do padder dos rolos do → dois da arruela das rodas do cilindro do dobro do → da caixa B da roda do avental (dois grupos)

Parâmetro e especificação técnicos principais:

1, sentido de máquina: cara ao quadro de alimentação, lado do poder a motor visto como a máquina da mão.

2, largura: 2200mm

3, velocidade do processo: 10~15m/min

4, ensaboando o carregamento: o índice da tela é 200-300m, tempo 15-20min.

5, pressão do vapor: 0.4MPa

6, pressão de ar comprimido: 0.4MPa

7, movimentação elétrica: Conversão de freqüência da C.A., PLC verificável.

8, tamanho da forma: 39965x3800x3250mm

Caráter principal:

Esta máquina remove a inundação e a impureza sob a lavagem da força brutal, boa eficiência do unhair, descarga pequena das águas residuais, tipo favorável ao meio ambiente máquina.

O parâmetro e a estrutura técnicos da unidade principal fazem à máquina:

1, quadro de alimentação: feito da placa de aço edgefolded, equipado com o quadro da tensão, rolo de guia, unido centrando o dispositivo.

2, única arruela da roda do cilindro:

Os PCes um do cilindro com dia.φ780mm, superfície da forma da tela do rolo equipada com os 6 PCes da tubulação do chuveiro, pumb de circulação do laço interno, poder 3kw, giram a velocidade 2960rpm; o volume da circulação é 50T/h.

Dois PCes da passagem da forma dos rolos de movimentação (dia.φ300mm) “Ω” através da tela com o 780mm do cilindro, sincronizado operam-se com o rolo do estreitamento, equipado com o um grupo de sensor, os PCes 1 do rolo do separador da movimentação antes no estreitamento. A temperatura 90℃, material da caixa é 3mm SUS304, telhado com tampa, selo da estrutura do selo de água, dois lados das janelas podem ser olhados em e aberto (a selagem do anel descasca a conexão sem emenda). A roda de giro adota o bloco de aço inoxidável externo do rolamento, selo mechnical. Aquecimento direto da tubulação de vapor (com silenciador), exposição dentro da caixa, controlado pneumático da temperatura da válvula de sangrador.

3, cilindro de Douuble rodam a arruela:

Dois PCes da forma da tela rufam com dia.φ780mm, superfície do rolo equipada com os 6 PCes da tubulação do chuveiro, pumb de circulação do laço interno, poder 3kw, giram a velocidade 2960rpm; o volume da circulação é 50T/h.

Três PCes da passagem da forma dos rolos de movimentação (dia.φ300mm) “S” através da tela com o 780mm do cilindro, sincronizado operam-se com o rolo do estreitamento, equipado com o um grupo de sensor, os PCes 1 do rolo do separador da movimentação antes no estreitamento. A temperatura 90℃, material da caixa é 3mm SUS304, telhado com tampa, selo da estrutura do selo de água, dois lados das janelas podem ser olhados em e aberto (a selagem do anel descasca a conexão sem emenda). A roda de giro adota o bloco de aço inoxidável externo do rolamento, selo mechnical. Aquecimento direto da tubulação de vapor (válvula pneumática de aço inoxidável), exposição dentro da caixa, controlado pneumático da temperatura da válvula de sangrador.

4, selecionam a caixa vazia da roda do avental:

O material da caixa é 3mm SUS304, tipo vazio carregamento da placa da roda do avental da tela, temperatura 80℃, índice da tela: controle de temperatura 300-350m.Automatic.

Duas vezes da fixação: fixação intermediária da temperatura e da alta temperatura, equipada com a boca limpa da espuma para evitar pontos da cor.

5, padder dos rolos de MH596A dois (5T)

Compor da placa de aço e do tubo do quadrado. Rolo superior: Φ300mm (parte externa revestida com o NBR); rolo inferior: Φ300mm (parte externa revestida com o NBR) (movimentação); modo da pressão: alavanca-tipo do cilindro; caixa cycloidal da redução do girândola, movimentação do acoplamento chain do duplex do motor de C.A. 5.5kw. Pulverizador da largura e barra equipados do amortecedor.

6, colhendo o quadro: feito da placa de aço edgefolded, com rolo e dispositivo de borracha da amplitude.

7, peças sobresselentes: fabricação do vendedor de acordo com o projeto do desenho do comprador.

Peças da auto-suficiência do cliente:

1, de compressão do ar estação ou compressor de ar.

2, encanamento fora da máquina.

3, ponte de cabo e circuitos principais fora do armário de controle.
