Veludo KZM180-420 que lava secando a máquina de Stenter

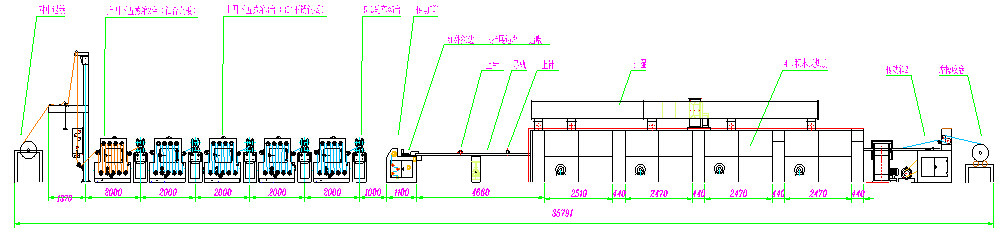

FLUXO TÉCNICO

Aposentar-seguimento no navio 5 da trama 4 de pano para baixo (folha titanium da liga) *2 + 512 padder *2 – acima do navio 4 para baixo 5 (folha SS304) *3 + 512 padder *3 – plataforma da ponte – o stenter dirige -- delineação da agulha que segue o dispositivo – no 4o ajuste elétrico do stentering da câmara de aquecimento – vento do pulverizador para refrigerar – agulha corrida – a tração – a fricção dobro da delineação dos rolos pega (com indicador da extensão longitudinal

PARÂMETRO TÉCNICO PRINCIPAL

1. Largura eficaz: 1800 milímetros
2. Sentido de máquina: da mão esquerda ou à direita (opcional pelo cliente)
3. Velocidade da máquina: 2-20 m/min (cotação de 30-40 m/min é 303.144$, o comprimento aumentou 12 m)
4. Modo de transmissão: Movimentação de velocidade variável da sincronização da conversão de freqüência da C.A.
5. Pressão do vapor: 0.2-0.4Mpa
6. Ar comprimido: 0.2-0.4 Mpa
7. Pressão da fonte de água: 0,2 Mpa
8. Trilha: trilha e corrente verticais. Pin que tentering
9. Pano em & para fora maneira: a aberto-largura dentro, fricção do dobro-rolo pega
10. Qty da câmara & qty circular do fã: câmara 4 (3m/chamber), fã da circular de 8 *4KW.
11. Poder principal da transmissão: 15 quilowatts
12. Poder instalado: 265,1 quilowatts, uso normal 180 quilowatts.

CARACTERÍSTICA PRINCIPAL DA ESTRUTURA DA MÁQUINA

• quadro de Em-pano

Consista no tubo de em-pano, no tensor de pano, no dispositivo centrando-se infravermelho, no rolo de guiamento, na armação de aço etc. do canal.

• Pegue o rolo:

A base e as atividades tomam acima o rolo adotam o canal a estrutura da soldadura de aço, consiting das atividades pegam o quadro do rolo, base, dispositivo centrando-se manual, mandrel.

• Arruela da aberto-largura MHX523:

A placa lateral da caixa adota a folha da liga do titânio de 3mm segurada com corte do laser, NC que faz à máquina, peening de tiro de superfície. Rolo de guia Ф150mm, folha de aço inoxidável de 2mm e roler do revestimento do composto da folha do aço carbono de 2mm. O rolo de guia acima do rolo 4 para baixo 5.Up adota o bloco de aço inoxidável do rolamento, selo mecânico; Entalhe com aquecimento de vapor indireto, aquecimento uniforme, água da liberação manual. Flanqueie com termômetro, superfície e terra no ângulo 45, para a observação.

• padder 512:

estrutura da Acima-embalagem (o rolo de aço para baixo, o rolo de borracha está acima, manutencibilidade), quadro do ferro fundido. Usa as engrenagens e o motor de redução de Jiangsu Guomao Guotai. O rolamento de Padder adota os rolamentos dos EUA Timken. Imprensa de cilindro do ar do pistão, pneumático de estacionamento levada com o fechamento do rolo, em caso da perda de pressão causada perto após a produção de borracha do dente do rolo. Caixa de controle peneumatic de aço inoxidável feito a si próprio. Euipped com a válvula de regulamento da pressão, o calibre de pressão, invertendo a válvula etc. Na frente de -padder no equipado com uma dobra de rolo de borracha do Acrilonitrilo-butadieno de 125 milímetros.

• Tipo da câmara:

O ciculation pequeno do ar quente do ① através do fabroc do sopro da passagem de ar cara a cara, do un e para baixo fluxo de ar da passagem de ar pode estar ajusta. A câmara do bloco de apartamentos 4 instala 2 exaustores coletivos. A câmara da parte dianteira 2 é um grupo, o poder é 2.2kw, atrás de 2 que a câmara é um grupo com 2,2 quilowatts do poder, parte externa do painel da isolação térmica adota a folha reduzida frio de uma espessura de 1,2 milímetros. Espessura da camada da isolação térmica 100 milímetros, lãs de rocha ou fibra de vidro.

O ② na câmara instalou um radiador, dois fãs cicular, droven pelo motor resistente de alta temperatura.

A rede do filtro do ③ atrás do radiador, apropriado para limpar após stoping, melhora a eficiência do calor.

A injeção galvanizada ④ do canal protege a gota das manchas da oxidação. O forro tem aplicações no regulamento, ajusta o volume de ar para cima e para baixo.

• Movimentação principal e sistema de trilha: o em-pano estende a trilha, eixo da ranhura da movimentação do motor de C.A., a caixa da turbina, incluir a movimentação chain ou o pano da placa da agulha grampeia através da trilha vertical e a operação lisa, a corrente tem permanentemente o dispositivo da tensão. Cerque bandeiras, uso que a cabeça coletiva de HongFang dois da transmissão tem um dispositivo separado do aparamento, redutor do motor e da inversão dispositivo sobretudo dentro, conveniente na instalação e na manutenção.

1. Válvula de regulamento de Peneumatic acima da câmara. A câmara dois tem uma válvula, a abertura dos controles do instrumento de controle da temperatura da válvula de regulamento peneumatic a controlar a temperatura, a precisão de controle da temperatura é ±2℃.
2. Refrigerar e sistema de queda da roupa: o vento refrigerando (5.5kw), pano toma adota acima a fricção dobro do rolo pega.

EQUIPAMENTO ELÉTRICO

1. O controle da movimentação da máquina adota a transmissão da sincronização da conversão de freqüência do controle do PLC. O interruptor, o contator e outras peças principais adotam tipo do famouse de SIEMENS ou de SCHNEIDER.
2. Escudo elétrico do armário da arca: a construção de aço, única porta dianteira, selada atrás sem porta, o cimento plástico de superfície, a parte superior com o fã de fluxo axial e a placa de tampa impede gotas. Única dimensão elétrica da arca (unidade: milímetro): Espessura 2000*800*450 da largura x da altura x
3. Conversor de freqüência principal da transmissão: Mitsubishi (ou pedido pelo cliente). O conversor de freqüência do fã adota o tipo completamente possuído da empresa dos danvers de Dinamarca.
4. Instrumento de controle da temperatura: Omoron (ou pedido pelo cliente).
5. Circuito de controle: A rede eléctrica pelo transformador isolado fornecido, 220v.
6. Opere o circuito: Toda a operação do interruptor e do inversor da operação sinaliza o terminal da entrada do interruptor do PLC do acesso.

PEÇAS DEFINIDAS PELO UTILIZADOR:

O material instalado, rede total, pepeline, entroncamento, iluminação, compressor de ar, encanamento girou, fonte de calor, desde puxado com o canal, o carro de pano e o outro equipamento do corolário.
